solidworks怎么给零件添加螺纹线?

在SolidWorks中添加螺纹线的方法

在SolidWorks中添加螺纹线是一个相对直接的过程，可以通过以下步骤完成：

添加装饰螺纹线的基本步骤

1. 打开SolidWorks软件并新建零件
   首先，启动SolidWorks软件，并创建一个新的零件文件。

2. 绘制基本形状
   使用草图工具绘制一个螺栓或其他需要添加螺纹线的零件基本形状。

3. 插入装饰螺纹线
   点击工具栏中的“插入”→“注解”→“装饰螺纹线”。这将激活装饰螺纹线的添加功能。

4. 设置螺纹线参数
   在弹出的对话框中，设置螺纹线的规格、深度以及顶部选择的要添加螺纹线的孔。

5. 确认螺纹线显示
   完成设置后，点击“√”符号确认。此时，螺纹线应该会显示在您的零件上。如果看不到螺纹线，可能需要调整一些显示设置。

在特定位置添加螺纹线的技巧

在轴上添加表面装饰螺纹

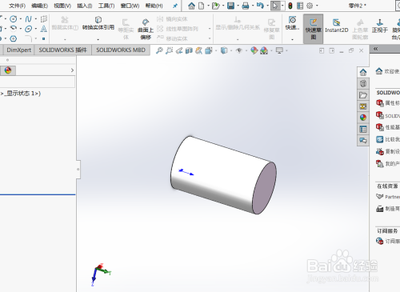

• 创建轴模型
  在零件里创建一根轴模型。

• 选择边线并添加螺纹线
  找到需要添加装饰螺纹线的部分轴的边线，然后选择“表面装饰螺纹”进行添加。

在圆柱体上添加螺纹

• 创建基准和螺旋线
  在圆柱曲面上创建新基准，画一个圆并拉伸切割。接着，使用“曲线”→“螺旋线/蜗线”命令创建螺旋线，并设置螺距和角度。

添加内螺纹线的方法

• 通过草图定位
  先用草图画出需要的位置，然后通过第一种方法定位，添加内螺纹线。

解决常见问题

螺纹线不显示的解决方案

• 检查显示设置
  确保在“工具”→“选项”→“文档属性”→“出详图”中勾选了“装饰弹簧线”与“上色的装饰螺母线”两项。

• 调整状态栏设置
  右键点击状态栏中的“注解”，选择“细节”，确保“装饰轴承线”与“上色的装饰轴承线”两项已勾选。

通过以上步骤和技巧，您可以在SolidWorks中有效地添加螺纹线，无论是外螺纹还是内螺纹，都能轻松实现。如果在操作过程中遇到任何问题，建议详细咨询相关领域专业人士。
