融合网络"千兆通"网吧光纤交换机方案集锦

一、150台左右规模网吧方案

• 网络中心交换机：使用RHS4616GMS全千兆管理型光纤交换机，它提供8个千兆SFP光纤端口，8个独立的10/100/1000Base - T端口，具有48Gbps的背板带宽，能够充分满足整个网吧的网络性能需求。中心交换机的8个SFP光纤端口，可以支持2台无盘服务器及6台接入交换机，适应120台到150台左右规模网络使用；8个独立电口，可以接路由器，收费机以及其它服务器等。
• 接入层交换机：选用RHS4226GS全千兆智能监控型交换机，提供24个10/100/1000Base - T端口，2个千兆SFP复用端口，具有48Gbps的背板带宽，能满足整个网吧的网络性能需求。支持端口/IP/MAC一键绑定功能，在PC接入层端口即对各类ARP病毒实行防范，可有效缓解中心交换机及网关路由器的ARP处理压力；还支持端口会聚功能，在流量大的主干线路或服务器使用端口会聚功能，可成倍增加网络带宽，保证各类数据的畅通，双线路相当于一道双保险，在很大程度上减少单线路时将会出现的故障机率；RHS4000系列交换机全面支持融合管理系统。

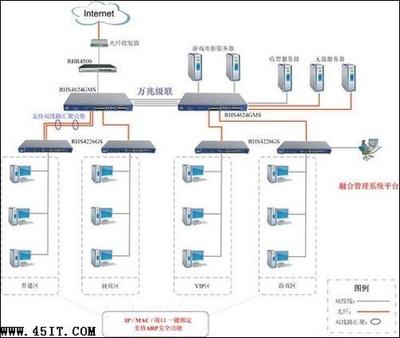

二、200台 - 300台左右规模网吧方案

• 网络中心交换机：使用RHS4624GMS全千兆管理型光纤交换机，提供16个千兆SFP光纤端口，8个独立的10/100/1000Base - T端口，具有48Gbps的背板带宽，能充分满足整个网吧的网络性能需求，并且支持ARP安全功能、端口镜像、端口会聚、QOS等功能，以适用不同的网络应用需求。16个SFP光纤端口，可以支持4台无盘服务器以及12台接入交换机，适应200台到300台左右规模网络使用；8个独立电口，可以接路由器，收费机以及其它服务器。
• 接入层交换机：同样选用RHS4226GS全千兆智能监控型交换机，功能与150台规模网吧方案中的相同，包括支持端口/IP/MAC一键绑定功能防范ARP病毒、支持端口会聚功能增加带宽、减少故障机率，以及RHS4000系列交换机全面支持融合管理系统等。

三、光纤方案优势

• 带宽高，传输容量大：光纤由石英（SiO₂）经过特殊工艺拉制而成，使用光脉冲传输信号，在光纤传输系统中，载波是光，光的频率比较高，所以带宽高，传输容量大。
• 抗电磁干扰强：光纤中传输的是光束，对电磁干扰抵抗力超强，即使暴露在220V甚至380V强电磁干扰之下，也不受影响。
• 信号损耗低：现阶段应用的光纤，其传输信号损耗为0.2dB/km，快要接近于光纤传输的理论极限了。
• 传输距离长：光纤的传输距离可以轻松达到550米以上，而铜电缆存在距离上的要求，如超5或6类标准的线缆，100M理论传输150米，千M理论传输100米。
