CAD中控制打印线宽的方法
控制CAD打印线宽的方法
在CAD制图中,控制打印线宽是一个重要的步骤,它能够确保图纸的线条宽度在打印时得到准确的体现。以下是几种常见的方法:
使用多义线控制打印线宽
- 启动多义线命令:首先,点击左边工具栏“绘图”里面的第三个图标,或者在命令框内输入“pl”,启动多义线命令。
- 设置宽度:通过参数w来设置宽度。例如,如果出图比例为1:10,计划打印宽度为2mm,那么绘制的线宽应为20mm。
- 绘制图形:设置好宽度后,就可以开始绘制图形了。
通过线条格式定义线宽
- 设置线宽:在“特性”工具栏里设置线宽。
- 选择图形:先选中想要设置线宽的图形,然后在特性工具栏中将线宽调整为所需的数值。
利用打印样式表控制打印线宽
- 选择打印样式:在打印选项里面勾上“打印对象线宽”。
- 设置颜色对应线宽:在打印样式表中设置颜色对应的线宽。
- 保存样式:设置好线宽参数后保存该样式,退出后再选中该样式进行打印即可。

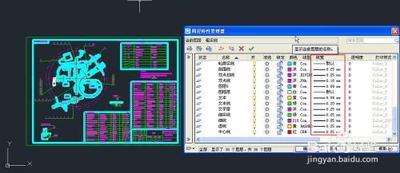

通过图层设置线宽
- 管理图层:在软件顶部点击【格式】–【管理图层】,然后选择对应图层对线宽进行设置。
- 设置线宽:如果需要在某一图层上设置不同的线宽,可以选中图形后,在左侧属性工具栏找到线宽进行设置。
- 打印设置:完成线宽设置后,需要按照设置好的线宽进行打印,请选择合适的打印样式。
以上就是在CAD中控制打印线宽的一些常用方法,希望对你有所帮助。
