CAXA怎么绘制各种圆形图案

CAXA绘制各种圆形图案的方法

在CAXA制图软件中，绘制各种圆形图案可以通过多种方式实现，每种方式都有其特定的应用场景和操作步骤。以下是详细的介绍：

使用CAXA圆命令绘制圆形

基本操作步骤

1. 打开CAXA制图软件，并进入绘图界面。

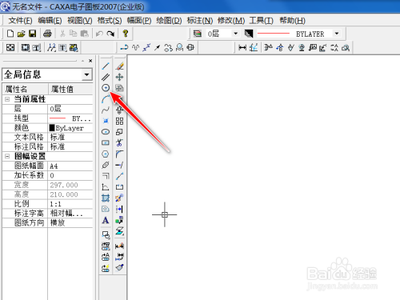

2. 在圆命令右侧的小三角上单击鼠标，会弹出绘制圆形的五种不同途径：
3. 圆：这个命令类似于其他四个命令的总命令。
4. 三点：通过选择三个点来绘制一个确定的圆形。
5. 两点半径：通过选择两个点并输入半径或直径来绘制圆形。
6. 圆心和半径：通过选择圆心和输入半径来绘制圆形。
7. 两点：通过选择两个点来确定圆形的直径。

具体操作示例

• 圆心和半径：
• 在绘图界面上，点击鼠标左键定位圆心，然后拖动鼠标并输入尺寸值后，按下回车键，就能绘制出一个指定直径的圆形。

• 如果在立即命令菜单中选择了半径，那么输入的尺寸将被视为半径而不是直径。

• 三点：

• 同样也是通过选择三个点来绘制一个确定的圆形。

绘制相切圆弧的技巧

简介和步骤

CAXA是一款常用的CAD软件，提供了丰富的绘图功能，包括绘制直线、圆弧等。在绘图过程中，经常会遇到需要绘制相切圆弧的情况。以下是绘制相切圆弧的步骤：

1. 打开CAXA软件并创建一个新的绘图文件。
2. 在弹出的属性对话框中，设置圆弧的半径、角度等参数。
3. 点击确认，绘制出相切圆弧。
4. 如果需要绘制多个相切圆弧，可以重复步骤二至步骤四。

技巧分享

• 使用辅助线来帮助确定相切圆弧的位置。
• 使用CAXA提供的其他绘图工具和功能，可以进一步优化相切圆弧的效果。

根据不同条件绘制圆形的技巧

操作步骤

• 圆心和半径：点击一点，然后直接输入已知半径。
• 两点画圆：找到规定的两点，依次点击即可画出所需圆。
• 三点画圆：依次点击三点即可。
• 两点加半径：依次点击两点后还需要输入要求的半径，才能画出。

实际应用示例

通过上述方法，可以根据不同的条件（如圆心、半径、两点等）灵活绘制各种圆形图案，满足不同设计需求。

通过以上方法，您可以在CAXA软件中轻松绘制各种圆形图案。无论是基本的圆形还是复杂的相切圆弧，都可以通过简单的步骤和技巧实现。希望这些信息能帮助您提高绘图效率和质量！
