CAXA怎么查看图形的周长? CAXA计算周长的教程

CAXA查看图形周长的方法

查看周长的步骤

要查看CAXA中图形的周长，可以按照以下步骤操作：

打开图纸并选择工具

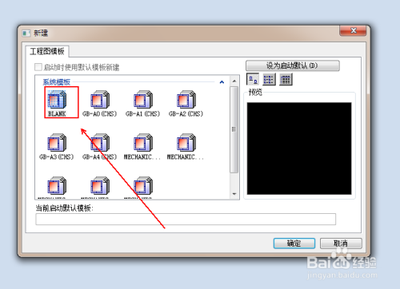

首先，使用CAXA打开你需要测量长度的图纸。接着，选择工具菜单下的查询选项，再选择周长测量选项。

拾取线段并查看数据

点击周长后，根据提示栏的提示，拾取需要查询的线段。此时，光标会变为一个小方框，选择你需要测量的线段。点击后，系统会自动弹出测量的数据，包括每个线段的长度以及总长度。

保存测量数据

选择保存按钮，会弹出另存对话框。选择一个保存位置，输入文件名后点击保存。这样，你就可以将测量数据保存下来，方便后续使用。

注意事项

• 在进行周长测量时，确保所选的线段是封闭的，这样才能准确计算出周长。
• 保存的数据是以txt格式的可编辑记事本格式，方便后续编辑和使用。

其他相关教程

除了上述方法外，还有其他几种在CAXA中查看图形周长的方法：

使用多段线长度功能

在【查看器】选项卡的测量功能区，选择【多段线长度】。按照不规则图形的边线移动光标，进行测量。测量完成后，可以在测量窗口查看到这个不规则图形的长度。

使用合并命令和多段线特性

使用“合并”命令将图形的图线转化成一条多段线对象。选中多段线对象，右键点击“特性”，打开“特性”列表框，显示有长度数据，包括周长。

使用插件工具箱

借助插件工具箱可以更加方便地测量周长。例如，燕秀中有个“计算多线条的总长度”的功能，可以帮助快速计算周长。

通过以上方法，你可以轻松地在CAXA中查看图形的周长，无论是规则图形还是不规则图形，都能找到合适的方法进行测量。
