CAXA怎么设置图幅? CAXA图幅的设置方法

CAXA图幅设置方法

设置图纸幅面

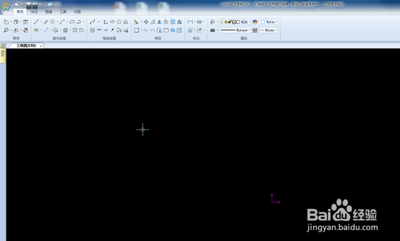

在CAXA软件中设置图幅的第一步是确定所需的图纸幅面。系统默认提供了多种标准图纸幅面，包括A0、A1、A2、A3和A4。您可以根据实际需要选择合适的图纸大小。在选择图纸幅面后，软件会在右侧显示所选图纸的高度和宽度。

加长版图幅的选择

对于标准的A0至A4图幅，如果您需要更长的图纸，可以在图幅设置中选择加长版。通过在【加长系数】栏中选择合适的加长系数，您可以将原图幅加长。

自定义图幅大小

如果您需要更精确的控制图纸的大小，可以选择自定义图幅。在【图纸幅面】中选择【用户自定义】，然后直接在右侧的高度和宽度框中输入所需的数值。

设置图幅比例

图幅比例的设置是根据所绘制的实物大小与所选图纸大小的对比来决定的。选择一个合适的比例可以确保图纸的准确性和规范性。如果您暂时不确定具体比例，可以先进行绘制，完成后再进行修改。

选择图纸方向

图纸的方向分为横放和竖放两种。您可以根据自己的需求和绘图习惯选择合适的方向。在设置过程中，您可以在右侧预览所选的方向效果。

选择标题栏及其他元素

，您需要选择合适的标题栏以及其他可能需要调用的元素，如顶框栏和边框栏。这些元素的选择应根据您的具体绘图需求来确定。

调整图纸边界范围

在完成图幅的基本设置后，您可能需要调整图纸的边界范围以确保绘图内容的合理布局。在CAXA软件中，您可以通过“编辑”菜单下的“图纸设置”来调整图纸的边界范围。

添加图纸标注和图框

为了使图纸更加规范和专业，您可能还需要添加图纸标注和图框。在CAXA软件中，您可以通过“绘图”菜单下的“文本注释”或“图框”来添加所需的标注和图框。

通过以上步骤，您可以有效地设置和调整CAXA软件中的图幅，以满足不同的绘图需求和提高工作效率。
