Solidworks如何快速进行宽度装配

Solidworks快速进行宽度装配的常规方法

1. 新建装配体

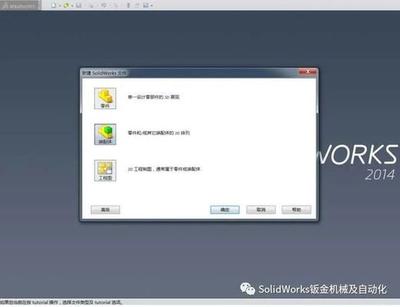

   • 鼠标单击文件--新建--装配体--确定，这样装配体新建就完成了。
2. 插入零部件
   • 单击浏览，加载想要装配的零部件或装配体，这里以两个新建零件为例，依次插入零部件。
3. 零部件配合
   • 单击配合，左侧出现配合对话框，选择高级配合并展开，选择宽度。
4. 面的选取（以特定零件为例）
   • 例如单击钣金件最左最右两个面，然后选取棱柱的需要最左最右两个面（也可最上最下，两个相对面即可，根据情况需要）。
5. 完成装配
   • 配合关系完成后，单击√退出配合界面，即可看到两个零件达到宽度配合效果，如左右为等宽。

Solidworks快速进行宽度装配的快捷方法

• 插入想要配合的零部件后，直接选择四个面（选择一个面后，按住Ctrl键+鼠标单击一个面，不用考虑顺序）。然后单击配合--√即可完成两个零件的等宽配合。

宽度配合中的选择要点

• 在宽度配合中，“配合选择”部分由两个单独的选择框组成。一个选择框标记为宽度选择，应包含最外层的边界实体，它将充当配合的限制边界；另一个标记为选项卡选择，由要限制在宽度选择之间的组件的最外层实体组成。需要注意的是，宽度配合不限于彼此平行的选择，它还可以应用于楔形和圆柱形选择，以约束给定的装配部件。当选择圆柱形部件时，使用中心轴，则总共只需要三个选择，因为圆柱体具有连续的外表面和可用于约束部件的中心轴。
