CATIA加强筋命令怎么使用?
CATIA加强筋命令的使用方法
CATIA是一款广泛使用的三维建模软件,用于设计和开发产品。在CATIA中,加强筋是一个重要的设计元素,它可以增强产品的结构稳定性和强度。以下是详细的使用步骤:
步骤一:打开CATIA软件并创建新的零件文件
首先,打开CATIA软件并选择新建零件文件。在新建文件中,选择适当的单位和坐标系,并确定工作区域。

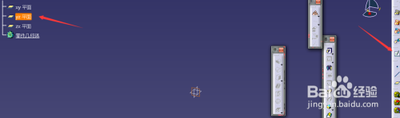

步骤二:创建基准面和草图
接下来,创建基准面以及需要增加筋位的零件的草图。基准面可以是零件的侧面、顶面或底面,而草图则是筋位的形状和位置的依据。
步骤三:使用筋位工具
在CATIA的工具栏中,找到筋位工具并点击打开。然后,选择所需的筋位类型,如横向筋位、纵向筋位等。
步骤四:定义筋位属性和参数
根据设计需求,定义筋位的属性和参数。这包括筋位的尺寸、形状、方向以及与其他元素的关联等。需要注意的是,参数的设置应根据实际情况进行调整,以确保筋位的效果符合预期。
步骤五:应用筋位到零件上
通过选择草图和基准面,将筋位应用到零件上。在应用过程中,可以对筋位进行进一步的调整和修改,以满足具体要求。
步骤六:完成筋位增加
当筋位的形状、大小和位置都符合设计要求时,确认应用并完成筋位增加。此时,可以保存并导出零件文件,以便后续的设计和分析。
通过以上六个步骤,您可以在CATIA中快速增加筋位。希望本文的详细解析与演示能够帮助到您,提高您的CATIA设计技巧和效率。
注意事项
在使用CATIA加强筋命令时,还需要注意以下几点:
- 加强筋的草图需要与模型相交,否则系统会报错。
- 注意加强筋的命令的选择,不要选择别的图标命令了。
以上就是CATIA加强筋命令的基本使用方法,希望对您有所帮助。
