SolidWorks怎么用角撑板命令建模加强筋?

使用SolidWorks角撑板命令建模加强筋的步骤

1. 新建零件文件并创建基础实体

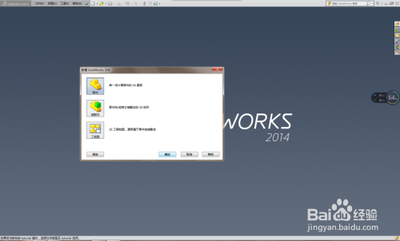

   • 打开SolidWorks软件，新建一个零件文件。然后使用拉伸凸台/基体命令创建一个实体，例如拉伸一个90度的实体。
2. 激活角撑板命令
   • 执行【插入】 - 【焊件】 - 【角撑板】，激活角撑板命令。
3. 选择支撑面
   • 在弹出的角撑板对话框中，第一项是选择支撑面。例如选择两个表面，选择完后会出现一个三角形的虚影（默认角撑板为三角形）。
4. 选择轮廓样式
   • 第二项为选择轮廓样式，可以根据需求更换样式，此时虚影的形状也会跟着改变。
5. 设置厚度方向和位置
   • 选择厚度方向，例如两边模式；再选择位置，如中间位置等。
6. 完成创建
   • 完成以上操作后，点击对话框左上角的√图标，角撑板（加强筋）就创建完毕了。
