proe怎么计算模型的体积/质量/表面积?

Pro/Engineer（ProE）计算模型体积、质量和表面积的方法

在Pro/Engineer（ProE）中，计算模型的体积、质量和表面积可以通过不同的方法实现。以下是基于给定的搜索结果的详细步骤：

计算体积

计算模型体积的主要方法是通过“分析”菜单下的“测量”工具。具体步骤如下：

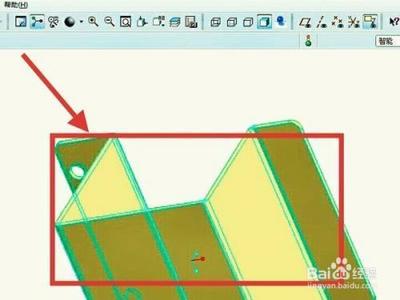

1. 打开模型：启动ProE软件，点击软件界面中的打开文件图标，打开现有的ProE三维模型。
2. 找到测量体积指令：测量体积指令的菜单位置为“分析”→“测量”→“体积”。点击测量体积，弹出测量体积对话框。
3. 查看体积：默认会计算当前模型中实体的体积和，直接查看显示的体积数值即可。如果不测量整个模型的体积和，可以使用单侧体积，然后选择一个基准平面来作为测量参考。

计算质量和表面积

计算模型的质量和表面积通常涉及到模型的质量属性分析。具体步骤如下：

1. 分析模型质量属性：点击“分析”→“模型”→“质量属性”打开对话框。
2. 设置密度：如果需要按照实际材料计算，例如铁的密度大概是7.8×10⁻⁹公吨/MM³，由于软件可能无法直接输入7.8e-9这种形式，可以输入密度7.8，再进行单位换算。
3. 查看结果：在质量属性对话框中，可以查看到体积、曲面面积和质量等信息。例如，可能会显示体积=4.4000000e+05MM³，曲面面积=5.6800000e+04MM²，密度=7.8000000e+00公吨/MM³，质量=3.4320000e+06公吨。

保存和管理测量结果

为了便于日后查看和管理，可以将测量结果保存下来。具体操作如下：

• 在测量体积对话框中，可以选择“已保存”选项，并点击确定关闭对话框。这样，测量结果会被保存在分析菜单下的“保存的分析”中，可以选择对话框中的测量，进行隐藏、显示、编辑定义等操作。
• 如果希望生成特征保存到模型中，可以在测量体积对话框中选择“特征”，然后确定关闭窗口，完成测量体积特征创建。在模型树上可以看到新建的分析测量特征。

以上就是在ProE中计算模型体积、质量和表面积的基本步骤。请注意，不同的ProE版本可能会有一些操作上的差异，但基本原理是一致的。
