SolidWorks布尔运算怎么使用?

SolidWorks布尔运算使用方法

1. 准备工作
   • 确定参与布尔运算的零件：如果配合关系的两个零件轮廓较为复杂，则画好一个之后可以用它去辅助另一个零件的建模。

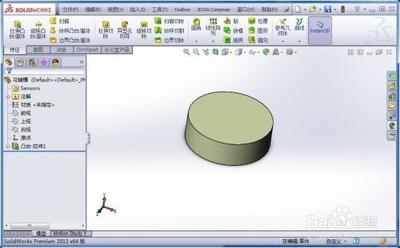

   • 打开主零件：例如要制作带花键槽的圆柱，先打开作为主零件的圆柱零件。
   • 插入另一个零件并设置相对位置：在主零件中插入用于布尔运算的另一个零件，并调整好它们之间的相对位置。如果SW默认新零件的坐标插入位置不对，则应使用“插入 - 特征 - 移动/复制”来移动新零件。
2. 进行布尔运算操作
   • 选择布尔运算命令：依次点击“插入 - 特征 - 组合”，进入布尔运算操作界面。
   • 选择运算类型
     • 删减（布尔减）
       • 示例：要借助花键轴在圆柱上做出键槽，在组合选项中点选“删减”，即将两个零件重合的部分去除。将主要实体选择为花键槽圆柱，将要组合的实体选择为花键轴，这样在执行组合后就将保留圆柱上除公共部分外的材料，在圆柱中做出了花键槽。
     • 添加（布尔加）
       • 如果在组合选项中点选“添加”，并在组合的实体中选择两个零件，则组合的效果是把两个零件合二为一。
     • 共同（布尔交）
       • 当在组合选项中点选“共同”，且在组合的实体中选择两个零件时，组合的效果是保留两个零件公共的部分。
