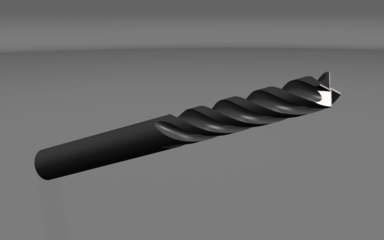

UG10.0建模球刀的两种方法

在Unigraphics NX（简称UG）10.0中，创建球刀可以通过两种方法实现。以下是这两种方法的具体步骤：

方法一：通过创建刀具对话框

1. 打开UG模型并进入加工环境：首先，启动UG10.0软件，打开所需的模型。然后，在应用模块中选择“加工”，进入UG加工环境中。
2. 选择创建刀具：在加工环境中，选择“创建刀具”选项，这将弹出一个创建刀具的对话框。
3. 选择刀具类型并命名：在弹出的对话框中，选择“端铣刀”作为刀具类型，并为其命名。
4. 设置刀具参数：在对话框中，输入球刀的直径，例如6，然后将下半径设置为直径的一半，即3。完成设置后，点击“确定”，球刀即创建成功。

方法二：通过球刀创建选项直接创建

1. 打开UG模型并进入加工环境：同样，首先启动UG10.0软件，打开所需的模型，然后在应用模块中选择“加工”，进入UG加工环境中。
2. 选择创建刀具：在加工环境中，选择“创建刀具”选项，这将弹出一个创建刀具的对话框。
3. 选择球刀创建选项：在创建刀具的对话框中，直接选择“球刀”创建选项。
4. 输入直径值：在弹出的对话框中，输入球刀的直径值，例如6。完成设置后，球刀即创建成功。

以上就是在UG10.0中创建球刀的两种方法，您可以根据自己的需求选择合适的方式。
