UG10.0轮廓弯边命令怎么建模钣金件?

UG10.0轮廓弯边命令建模钣金件指南

基本操作步骤

在UG10.0软件中，使用轮廓弯边命令可以有效地创建钣金件。以下是详细的操作步骤：

打开软件和新建文件

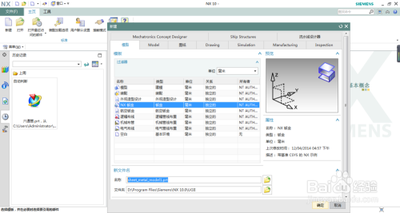

首先，打开UG10.0软件，并新建一个NX钣金文件。

激活轮廓弯边命令

进入钣金工作界面后，在工具栏中找到轮廓弯边命令图标并点击它，或者通过菜单路径【菜单】【插入】【折弯】【轮廓弯边】来激活该命令。

绘制截面草图

激活轮廓弯边命令后，会弹出轮廓弯边对话框。在此对话框中，点击绘制截面的图标，随后会出现创建草图对话框。直接点击确定即可，因为默认情况下草图平面是选择的。

完成草图绘制

进入草图界面后，按照所需的形状绘制一个开环的线段作为轮廓弯边的截面，然后点击完成并退出草图界面。

设置参数并生成钣金件

回到轮廓弯边对话框，可以看到类型设置为基座，可以设置的参数主要是厚度和宽度。为了简化操作，可以选择默认参数并点击确定。完成以上步骤后，轮廓弯边命令就会生成一个钣金件。

注意事项

• 在绘制截面草图时，确保这个线段是一个开环，这是轮廓弯边命令的基本要求。
• 轮廓弯边命令相比于其他钣金特征，能创造出更多立体形状的钣金件，而不仅仅是平面钣金件。

其他相关操作技巧

除了轮廓弯边命令外，UG10.0中还有许多其他有用的工具和技巧可以帮助你进行钣金设计：

突出块的使用

突出块是一种常见的钣金特征，可以通过拉伸草图沿着一个厚度值的方向来创建。在UG10.0中，可以通过找到突出块指令位置并点击该按钮来创建突出块。

展开建模零件的技巧

在制图模块下也可以进行展开操作，这对于在建模绘制的零件下切换到制图模块后，进行展开操作非常有用。通过简单的步骤，可以在建模下绘制的零件在制图下进行展开。

通过以上步骤和技巧，你可以有效地使用UG10.0软件进行钣金件的建模和设计。希望这些信息对你有所帮助！
