Solidworks图纸下公差怎么标注成正数?

在SolidWorks中标注公差为正数的方法

在SolidWorks中进行公差标注时，有时需要将公差值标注为正数。以下是详细的步骤和方法：

基本步骤

进入工程图并选择智能尺寸

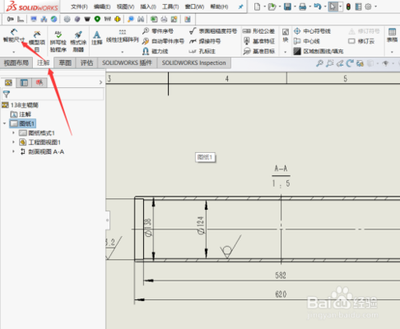

首先，进入SolidWorks的工程图界面，然后选择“注解”下的“智能尺寸”功能。

标注尺寸

在需要标注公差的地方先标注好基本尺寸。

设置公差类型

在左侧的尺寸栏中找到“公差和进度”部分，选择标注样式为“双边”，这样可以手动修改公差值。

标注成正值

在下方公差栏中，上面一栏通常显示为“+”号，表示上限公差；下面一栏显示为“-”号，表示下限公差。为了将公差标注为正数，只需在下方公差栏的数字前面输入一个“+”号，然后再输入具体的公差数值即可。

注意事项

• 确保选择的标注样式为“双边”，这样可以进行手动调整。
• 如果在使用过程中发现显示的是正负公差，可以通过在负号前面再加一个负号来转换为正公差。

具体示例

假设你需要在一个零件的某个尺寸上标注正公差，可以按照以下步骤操作：

1. 打开SolidWorks软件，并打开需要进行操作的零件文件。
2. 进入工程图界面，选择需要标注公差的部分。
3. 使用智能尺寸功能，先标注好基本尺寸。
4. 在左侧尺寸栏中选择“双边”公差样式。
5. 在下方公差栏的数字前输入“+”号，然后输入具体的正公差数值。

通过以上步骤，你可以轻松地在SolidWorks中将公差标注为正数，确保设计的精确性和专业性。
