Solidworks怎么建模垫圈零件? sw调用装备中的垫圈的教程

在SolidWorks中建模并调用装备中的垫圈教程

基本建模步骤

在SolidWorks中建模垫圈零件是一个相对简单的过程，可以通过以下步骤完成：

装载工具集

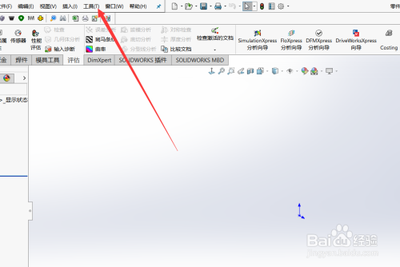

首先，确保你已经安装了必要的工具集。进入零件图之后，在工具栏里找到“工具”选项。

调用标准件

• 在工具集中选择“标准件”。
• 在标准件中选择“国标件库”。
• 在弹出的对话框中找到“垫圈”，并选择适合的垫圈类型，如“弹性垫圈”。
• 在垫圈选项中，你可以看到同一个型号的垫圈有“零件”和“装配”两个选项，选择“装配”的垫圈。

生成垫圈

选择合适的尺寸后，双击即可生成所需的垫圈。

具体操作示例

使用扫描指令绘制弹簧垫片

1. 打开SolidWorks软件并新建一个零件图。
2. 进入草图绘制，绘制出所需的形状。
3. 创建第二个草图，并根据需要标注尺寸。
4. 使用“扫描”指令，选择第一个草图和第二个草图作为扫描对象，完成弹簧垫片的绘制。

制作波形垫圈的详细步骤

1. 新建一个零件图，打开前视基准面，绘制一个正多边形。
2. 使用曲面拉伸工具，将正多边形拉伸成所需深度。
3. 绘制内径和外径的圆形，并添加必要的几何关系。
4. 使用扫面曲面工具，根据草图轮廓和路径生成波形垫圈的外形。

注意事项

• 在使用标准件时，确保选择的垫圈型号和尺寸符合你的设计要求。
• 制作复杂形状的垫圈时，可能需要结合多种建模工具和方法。
• 完成建模后，检查生成的垫圈是否符合设计意图，并进行必要的调整。

通过以上步骤和示例，你应该能够在SolidWorks中成功建模并调用装备中的垫圈。希望这些教程对你有所帮助！
