法兰球阀结构长度尺寸对照表如何查询

1. 标准长度：法兰球阀的标准长度通常为150mm（6英寸）。在选择法兰球阀时，需要根据实际情况来确定其长度，以保证其能够适应现场的管道连接。

2. 常见规格尺寸：一些常见的法兰球阀长度尺寸规格如下：

   • DN50法兰球阀：总长度为185mm，法兰直径为125mm，法兰厚度为18mm。
   • DN80法兰球阀：总长度为222mm，法兰直径为160mm，法兰厚度为18mm。
   • DN100法兰球阀：总长度为250mm，法兰直径为180mm，法兰厚度为18mm。
   • DN150法兰球阀：总长度为300mm，法兰直径为240mm，法兰厚度为22mm。
   • DN200法兰球阀：总长度为350mm，法兰直径为295mm，法兰厚度为22mm。
   • DN250法兰球阀：总长度为435mm，法兰直径为350mm，法兰厚度为26mm。

3. 查询方法：在选择和安装法兰球阀时，建议咨询专业技术人员，以确保所选阀门能够符合现场的实际需要。此外相关的国家标准和行业标准，如GB/T12337等，来获取更详细的尺寸信息。

4. 在线资源：一些专业的阀门销售平台和工业网站会提供法兰球阀的尺寸规格表，可以通过这些网站查询具体的尺寸数据。例如，百门网提供了法兰球阀长度尺寸规格表的详细信息。

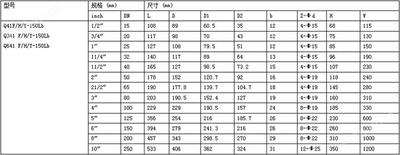

，法兰球阀的结构长度尺寸对照表包含了阀门的公称直径、结构长度、法兰直径、法兰厚度等关键参数。在查询时，应结合具体的应用需求和现场条件最新的国家标准和行业标准。
