电脑主板开关电源供电方式

电脑主板开关电源供电方式

电脑主板的开关电源供电方式主要包括单相供电、两相供电和多相供电几种类型。以下是这些供电方式的具体介绍：

单相供电

单相供电是基本的供电方式之一，它通过主机电源输出的+5V或+12V供电，经过电压识别码（VID）和脉宽调制（PWM）控制器的调节，使得输出的电压和电流满足CPU核心的供电要求。单相供电通常需要两个场效应管和两个电解电容来实现电压的转换和滤波。

两相供电

由于单相供电的最大供电电流有限，通常最大能提供25A的电流，而现代CPU的供电电流远超过这个数值，两相供电成为了一种常见的解决方案。两相供电实际上是两个单相电路的并联，可以提供双倍的电流，提高了供电的可靠性和效率。

多相供电

多相供电是两相供电的扩展，通过并联更多的单相电路来进一步提高供电能力。例如，三相供电电路由三个单相电路并联而成，理论上可以提供三倍的电流。多相供电能够更好地满足高性能CPU的供电需求，保证系统的稳定运行。

主板电源线接法

除了了解供电方式，正确的电源线接法也是确保电脑正常运行的重要环节。主板需要接电源的部件主要包括主板供电、CPU风扇供电、硬盘供电、独立显卡供电以及主板跳线等。具体的接法包括：

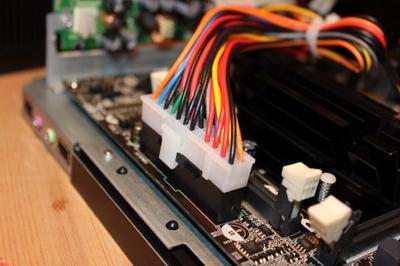

• 主板供电：大多数主板使用24PIN接口，电源中也有对应的24PIN接口，接法简单且有防呆设计。
• CPU供电：连接4PIN接口到对应的插槽位置。
• 硬盘供电：同样是4PIN接口，接入硬盘即可。
• 独立显卡供电：如果显卡需要单独供电，通常也是4PIN接口。
• 主板跳线：涉及电源机箱开机按钮、重新启动按钮以及机箱电源指示等线的连接，需要注意的是，前置面板的开关、重启以及开机、硬盘指示灯的接法不可错误，否则可能无法正常工作。

，电脑主板的开关电源供电方式有单相、两相和多相供电等多种类型，每种方式都有其特点和适用场景。同时，正确的电源线接法也是确保电脑正常运行的关键。了解这些信息有助于用户更好地理解和维护自己的电脑系统。
