VISIO怎么给UML用例图添加Include关系?

在Visio中给UML用例图添加Include关系的方法

在使用Visio绘制UML用例图时，可能会遇到无法直接找到Include关系的问题。这是因为Include关系并不是默认提供的关系类型之一。不过，通过一些额外的步骤，可以在Visio中成功添加Include关系。以下是详细的步骤：

创建UML用例图模板

1. 打开Microsoft Visio，选择模板类别中的“软件和数据库”。
2. 选择“UML模型图”创建一个UML用例图模板。

添加Include关系

1. 点击菜单栏上的“UML”，然后单击“选项”中的“构造型”。
2. 在弹出的对话框中，点击右侧的“新建”。
3. 在“新建构造型”对话框中，输入“include”作为构造型的名称，并在“基类”下拉框中选择“归纳”（或“依赖关系”）。
4. 点击“确定”完成构造型的设置。

应用Include关系

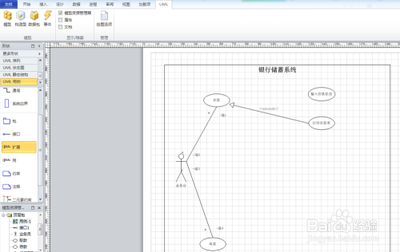

1. 将UML用例图中的扩展或用例拖到绘图页上。
2. 选中其中一个元素，然后右键点击选择“属性”。
3. 在属性对话框中，找到“构造型”下拉列表，从中选择“include”。
4. 点击“确定”，Include关系就显示出来了。

通过上述步骤，您就可以在Visio中成功添加UML用例图的Include关系。这种方法适用于Microsoft Visio的不同版本，包括Visio 2007、Visio 2010以及其他版本。
