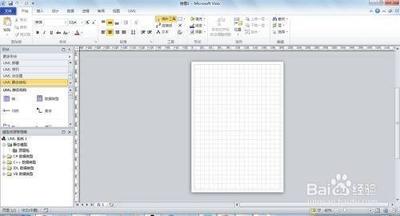

Visio2013怎么创建序列图?

Visio 2013创建序列图的方法

1. 准备工作
   • 首先需要下载Visio 2013，然后进行安装，安装过程直接按提示下一步即可。安装完成后打开Visio 2013软件。
2. 选择序列图类型
   • 打开Visio后选择软件，在其中可以看到17种类型的图表，根据需求选择创建序列图。
3. 开始制作序列图
   • 方法一
     • 打开visio新建页面，选择UML模型。
     • 双击UML模型，进入到绘图界面。
     • 在绘图界面中点击时序。
     • 在时序框下，拉一个生命线到表格中。
     • 双击生命线，弹出个窗口取名称。
     • 再拉出一个生命线来。
     • 拉一个实线箭头代表调用，连接代表线1发起调用线2，再拉一个虚线箭头代表返回。
   • 方法二
     • 通过“New——software——UMLsequence”操作来创建，找到常用符号，如激活、对象生命线、消息调用、消息返回等常用的4个符号开始绘制。
     • 在创建时序图时，确定交互过程的上下文。
     • 识别参与过程的交互对象。
     • 为每个对象设置生命线。
     • 从初始消息开始，依次画出随后消息。
     • 考虑消息的嵌套，标示消息发生时的时间点，则采用FOC(focus of control) 。
     • 说明时间约束的地点。
