visio减去交叉线处的弯曲的方法

Visio中去除交叉线弯曲的方法

在使用Visio绘制图形时，常常会遇到两条直线交叉时出现弧形弯曲的情况，这不仅影响美观，还可能干扰对图形的理解。以下是几种有效的方法来去除这些弯曲。

方法一：通过“格式-行为”调整连接线选项

1. 选中交叉线
   首先，需要选中你想要调整的交叉线。

2. 访问“格式-行为”对话框
   在菜单栏中选择“格式”，然后点击“行为”。这将打开一个包含多个选项的对话框。

3. 切换到“连接线”选项卡
   在弹出的对话框中，找到并切换到“连接线”选项卡。

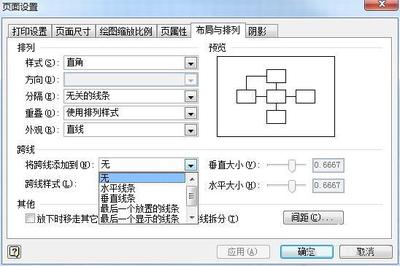

4. 取消勾选“显示跨线”选项
   在“跨线”部分，找到“添加”下拉菜单，选择“从不”。点击“确定”保存设置。

这种方法适用于多个版本的Visio，包括Visio 2003、2010、2013等。

方法二：使用快捷工具栏进行调整

除了通过菜单栏调整外，还可以尝试使用快捷工具栏来快速去除交叉线的弯曲。

1. 打开“设计”选项卡
   在Visio的顶部工具栏中选择“设计”选项卡。

2. 找到并点击“连接线”按钮
   在“设计”选项卡中，找到并点击“连接线”按钮。这将打开一个下拉菜单。

3. 取消勾选“显示跨线”选项
   在下拉菜单中，找到“显示跨线”选项，取消勾选它。这样设置后，交叉线将不再显示弯曲。

方法三：调整视图和对齐设置

有时，交叉线的弯曲可能与视图的对齐设置有关。调整这些设置可以帮助去除弯曲。

1. 关闭对齐网格
   在“视图”选项卡上，找到并点击“视觉帮助组”中的“对话框启动器”。

2. 清除对齐选项
   在弹出的“页面设置”窗口中，切换到“常规”选项卡，然后清除“对齐”选项。这样可以使形状与标尺细分线对齐，有助于去除弯曲。

注意事项

• 上述方法适用于大多数Visio版本，但在某些特定情况下可能需要根据具体版本进行调整。
• 如果在调整后仍然遇到问题，建议检查是否有其他设置或插件影响了交叉线的显示。

通过以上方法，您可以有效地去除Visio中交叉线的弯曲，使您的图形更加整洁和专业。希望这些技巧对您有所帮助！
