SolidWorks怎么修改模型尺寸字体的大小?

修改SolidWorks模型尺寸字体大小的方法

在SolidWorks中，调整标注尺寸的字体大小可以显著提高设计的可读性和工作效率。以下是详细的步骤和方法：

修改标注尺寸字体大小的具体步骤

步骤一：选择标注

首先，打开SolidWorks文件后，需要选择要修改字体大小的标注。单击标注以确保其被选中。在选中标注后，右键点击该标注以打开菜单。

步骤二：编辑注释

在打开的菜单中选择“编辑注释”。这将打开字体设置的窗口。

步骤三：调整字体大小

在弹出的字体设置窗口中，可以看到字体大小选项。通过向上或向下拖动滑块，可以调整标注尺寸的字体大小。随着滑块的移动，预览窗口中的字体大小也会相应改变，方便用户进行实时调整。

步骤四：确认设置

调整完字体大小后，点击确定按钮以应用设置。标注尺寸的字体大小将立即更新为所选值。如果需要撤销更改，可以通过Ctrl+Z组合键进行操作。

其他相关设置方法

统一调整多个标注的字体大小

如果需要统一调整多个标注的字体大小，可以按住Shift键选择多个标注，然后按照上述步骤进行设置。

自定义字体样式和颜色

SolidWorks还提供了丰富的字体样式和颜色选择，用户可以根据喜好进行自定义设置。这不仅有助于提高标注的可读性，还能使设计更具个性化。

修改零件级别的字体设置

按照上述方法进行的设置只对该零件有效。如果要使之对任意零件有效，可以按照以上的方法在自定义的模板里进行设置并保存。对于如何添加自定义模板，可以参照相关经验进行操作。

通过系统选项进行修改

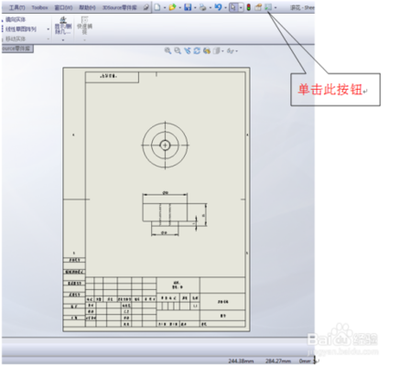

另一种方法是依次点击“工具”->“选项”，在弹出的系统选项(S)-普通对话框中点击“文档属性”，然后在“文档属性(D)-绘图标准”对话框中点击“尺寸”，在“文档属性(D)-尺寸”对话框中点击文本栏下的“字体”，在弹出的选择字体对话框中设置尺寸文本的字体与字号。

修改全部尺寸字体及大小

如果需要修改整个工程图中所有尺寸的字体及大小，可以先通过“工具”->“选项”->“系统选项(S)-普通”->“文档属性”->“绘图标准”->“尺寸”->“字体”进行设置，然后保存自定义模板，以便后续使用。

通过以上方法，您可以轻松地在SolidWorks中修改标注尺寸的字体大小，使设计更加清晰和专业。
