SolidWorks模型怎么插入图片?

在SolidWorks中插入图片的方法

在SolidWorks中插入图片是一个相对简单的过程，可以通过多种方式实现。以下是详细的步骤和方法：

基本插入方法

在零件中插入图片

1. 打开SolidWorks并新建零件

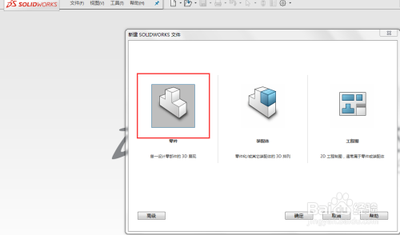

   首先，打开SolidWorks软件，点击“新建”按钮，选择“零件”模板。

2. 选择基准面并开始草图绘制
   选择一个基准面（例如前视基准面），然后点击“草图绘制”按钮开始绘制草图。

3. 插入图片
   在工具栏中选择“草图工具”，然后点击“草图图片”命令。在弹出的对话框中选择你想要插入的图片文件，点击“打开”。

4. 调整图片大小和位置
   插入图片后，可以通过拖动图片角落的控制点来调整其大小，并确保图片位于你希望的位置。

5. 生成草图和特征
   完成图片的插入和调整后，可以选择相应的草图并生成特征，如拉伸或旋转等。

在装配体中插入图片

如果你需要在SolidWorks的装配体中插入图片，通常的做法是先选择一个零件进行编辑，然后将图片插入到该零件中。

使用PhotoWorks插件插入图片

对于更复杂的场景，如需要在曲面上插入图片，可以使用PhotoWorks插件：

1. 打开SolidWorks并选择曲面
   首先，打开SolidWorks软件，选择一个你想要插入图片的曲面。

2. 使用PhotoWorks插件
   点击“工具”-“PhotoWorks”-“贴图”，然后选择“浏览”来选择你想要插入的图片。

3. 调整贴图大小和位置
   使用鼠标拖拽控制点来调整图片的大小和位置，确保它符合你的需求。

导入图片作为底图辅助绘制草图

有时你可能需要将一张图片作为底图来辅助绘制草图：

1. 打开SolidWorks并新建零件文件
   点击“插入”-“图片”，选择要导入的图片文件，并点击确定。

2. 在特征管理器中选择平面并开始草图绘制
   在左侧的特征管理器中选择一个平面，然后点击“草图”命令开始绘制草图。

3. 在图片上绘制草图
   使用“线条”工具在图片上绘制所需的草图，可以根据图片上的参考线、尺寸和形状进行操作。

4. 完成草图和进一步操作
   完成草图绘制后，可以选择“拉伸”或“旋转”等命令来将草图转换为实体或其他所需的操作。

通过以上方法，你可以在SolidWorks中灵活地插入和调整图片，以满足不同的设计需求。
