SolidWorks 怎么将注释链接到表单元格?

在SolidWorks中将注释链接到表单元格的方法

在SolidWorks中，将注释链接到表单元格的功能可以帮助用户更有效地管理和更新工程图中的信息。以下是详细的步骤和方法：

基本步骤

插入注释

首先，在带有表的工程图中插入一个注释。点击“插入”选项卡，然后选择“注释”，接着点击以放置注释并编辑它。

链接到表单元格

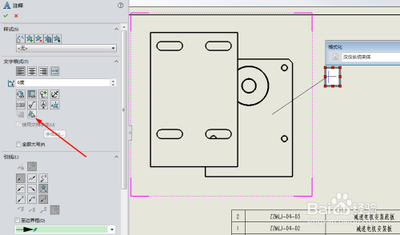

在PropertyManager中的文本格式下，选择“链接表单元格”。这将使注释与选定的表单元格建立关联。

更新注释

由于注释与表单元格链接，当单元格值更改时，注释将自动更新，确保信息的准确性。

参数化注释

创建参数化注释

您还可以创建参数化注释，这些注释可以链接到模型的特定参数，如尺寸、材料等。这样，即使模型信息发生变化，注释也会相应更新。

使用模型项创建实例计数

例如，通过使用模型项并切换“即时计数”，您可以创建实例计数的注释。这样，每次模型项发生变化时，注释都会自动更新。

导出注释到Excel

将注释尺寸导出到Excel

如果您需要将注释中的尺寸信息导出到Excel，可以按照以下步骤操作：

1. 在SolidWorks中绘制线条并添加注释尺寸。
2. 使用“工具”菜单中的“详细图表”功能，勾选包括尺寸，然后导出数据到Excel。

使用VBA宏导出注释

对于更高级的用户，可以使用VBA宏来导出注释到Excel。例如，使用Comments对象的方法可以将特定注释的内容导出到Excel单元格。

注意事项

• 确保在链接注释和表单元格之前，表单元格中的数据已经正确无误。
• 如果在使用过程中遇到问题，可以参考SolidWorks的帮助文档或联系技术支持获取帮助。

通过以上方法，您可以在SolidWorks中有效地管理和更新工程图中的注释信息，提高工作效率和准确性。
