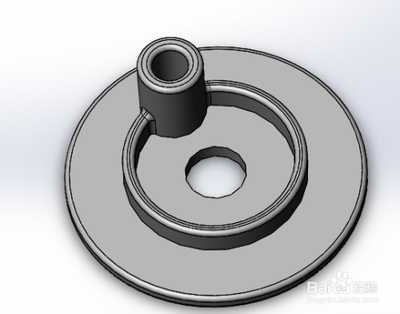

Solidworks圆周阵列怎么使用?

Solidworks圆周阵列使用方法

1. 找到圆周阵列命令
   • 在工具栏中找到“线性阵列”下的“圆周阵列”，然后单击它。
   • 或者点击特征项目下的插入→阵列→圆周阵列命令。
2. 确定阵列轴
   • 对于阵列轴，可以选择以下之一：圆形边线或草图直线、线性边线或草图直线、圆柱面或曲面、旋转面或曲面，阵列将绕此轴旋转。如有必要，单击反向。
   • 如果找不到阵列的中心轴，需要自己创建一个中心轴。例如选择中心轴命令，选择左视图和前视图，这样就可以创建出一个相交的中心轴。
   • 也可以选中参数下的第一个选项，然后选择眼镜图标下的“观阅临时轴”，选中后，零件中会出现轴线，再选择想要用作旋转中心的轴线。
3. 设置阵列参数
   • 为角度键入一数值，此为实例中心之间的圆周数值；为实例数键入一数值，此为包括源零部件的实例总数；选择等间距将角度设定为360（也可将数值更改到一不同角度）。
4. 选择要阵列的特征或面
   • 选中参数下的“要阵列的特征”选项（该选项会变成浅蓝色），然后单击目录树中的相应特征，将其展示出来，选中想要阵列的特征即可。
