Solidworks工程图中怎么修改粗糙度标注的大小?
修改SolidWorks工程图中粗糙度标注的大小
在SolidWorks中,调整工程图中粗糙度标注的大小是一个常见的需求,以确保图纸的清晰度和准确性。以下是详细的步骤和方法:
修改粗糙度标注大小的基本步骤

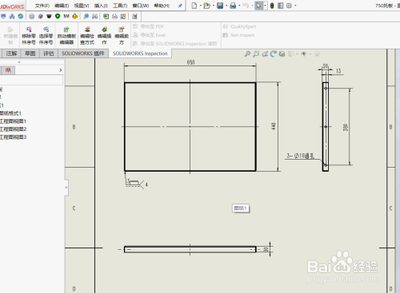

打开工程图并选择注释
首先,打开你需要修改粗糙度标注大小的工程图。接着,选择图面上的注释选项。
找到并选择表面粗糙度标注
在注释选项中,找到表面粗糙度的标注并选择它。通常,你会看到几个不同的粗糙度等级供你选择,如1.6、3.2、6.3、12.5等。
输入粗糙度等级并放置标注
输入你需要标注的粗糙度等级,然后将粗糙度符号放置在工程图中的合适位置。
修改粗糙度标注大小
- 选中粗糙度符号:点击并选中你想要调整的粗糙度符号。
- 取消字体前的勾选:在粗糙度符号的左侧,取消“使用文档字体”的勾选。
- 选择字体:点击字体按钮,这将打开一个新的对话框。
- 调整大小:在弹出的对话框中,你可以调整粗糙度符号的大小,直到它符合你的需求。
使用模板快速修改粗糙度标注大小
为了提高效率,你可以创建常用的粗糙度标注模板:
制作粗糙度模板
- 打开SolidWorks工程图并参照常规的标注,选择一个合适的标注。
- 将粗糙度符号放到空白处,并使用快捷键或右键点击选择“属性”。
- 在属性框中,填写你需要的粗糙度等级和其他属性。
- 将制作好的粗糙度符号保存到设计库文件夹中。
使用模板快速标注
- 打开工程图后,将需要的粗糙度符号从设计库中拖拽到所需标注的位置即可。
注意事项
- 修改粗糙度标注大小时,确保选择的字体大小适合你的图纸比例和清晰度。
- 如果你在修改后遇到字体乱码的问题,可能需要检查并更新字体映射文件。
通过以上步骤,你可以轻松地在SolidWorks中调整工程图中粗糙度标注的大小,以提高图纸的专业性和可读性。
