SolidWorks模型抽壳的实例教程

基本概念及准备工作

SolidWorks中的抽壳功能是一项重要的设计工具，能够帮助设计师快速制作出复杂的零件，提高设计效率。在进行抽壳操作之前，需要进行一些基本的准备工作：

打开SolidWorks软件并创建新的零件文件

首先，确保你已经安装了SolidWorks软件，并且打开了一个全新的零件文件。

导入或绘制需要进行抽壳的零件模型

根据你的设计需求，导入预先绘制的模型或直接在SolidWorks中绘制所需的零件模型。

抽壳工具的选择与使用

SolidWorks提供了多种抽壳工具，每种工具都有其特定的应用场景和操作方法。

常用的抽壳工具

• 布尔运算抽壳：通过对两个实体进行布尔运算，提取出需要的部分。
• 拉伸抽壳：通过拉伸操作将实体的一部分拉伸出来。
• 剪切抽壳：通过剪切操作将实体的一部分剪切出来。

设置抽壳参数

在使用抽壳工具之前，需要设置一些参数以控制抽壳的效果：

• 抽壳厚度：指定抽壳的厚度。
• 抽壳方向：指定抽壳的方向，可以是内部抽壳或外部抽壳。
• 抽壳形状：可以选择直线、曲线等不同的形状进行抽壳。

具体操作步骤

选择要进行抽壳的实体

在工具栏中找到对应的抽壳工具，并点击进行操作。根据需要调整抽壳的参数，如厚度、方向等。确认设置无误后，点击确定完成抽壳操作。

不同厚度抽壳的方法

• 一般抽壳：点击勾号完成。

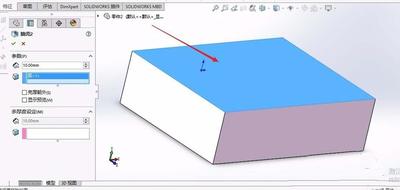

• 不同厚度的抽壳：点击【抽壳】，选择零件的上表面，输入壳厚度为2。点击【多厚度设定】，选择下面的下图所示的面并一一设置这些面的厚度值。

调整和优化抽壳结果

完成抽壳操作后，可以对抽壳结果进行进一步调整和优化，以满足设计要求：

• 修改抽壳的厚度和形状。
• 添加倒角、孔洞等细节。
• 进行实体的修剪和合并。

保存和导出

，记得保存工程文件，并可以将其导出为其他常用格式，如STEP、IGES等，以便与其他软件进行交流和使用。

通过以上步骤，你可以有效地在SolidWorks中进行模型的抽壳操作。希望这个实例教程对你有所帮助！
