proe混合特征怎么使用? proe混合伸出项的使用方法

Proe混合特征（混合伸出项）使用方法

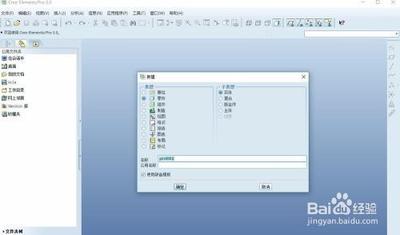

1. 新建零件并进入混合伸出项设置
   • 首先新建一个零件文件。然后依次点击“插入 - 混合 - 伸出项”。在菜单管理器中选择默认值，即平行、规则截面、草绘截面，之后点击“完成”或按鼠标中键。这一步操作是为了确定混合的基本类型和截面来源等基础设置。例如在Pro/E软件操作界面中，按照这样的菜单路径去点击相应选项，就像在1中描述的操作流程一样。
2. 确定混合特征窗口属性
   • 在弹出的混合特征窗口中，属性项选默认值“直”，再点击“完成”或中键确认。这一步是在确定混合特征的连接属性，“直”属性表示各截面之间采用直线连接，截面间的过渡存在明显的转折。1
3. 选取草绘平面
   • 选取如“top面”（可根据实际需求选择合适的基准面）作为草绘平面。这是确定在哪里进行第一个截面的绘制，不同的草绘平面会影响到模型的空间位置关系。1
4. 绘制第一个截面
   • 在草绘平面上绘制第一个截面图形，例如可以绘制直径200的圆形等各种形状。1
5. 切换截面绘制下一个截面
   • 在第一个截面图形上点击右键，弹出框选“切换截面”。然后绘制第二个截面图形，如直径300的圆。如果还需要更多截面，重复此“切换截面 - 绘制截面”的操作步骤。例如再绘制直径150的圆形等。需要注意的是，在Proe中与SolidWorks不同，是在草绘菜单栏里进行截面的切换，如2中所强调的这一容易混淆的点。
6. 输入截面深度
   • 完成草绘并退出草绘界面后，按提示分别输入相邻截面间的深度。如第二个截面与第一个截面间的深度为100，第三个截面与第二个截面间的深度为200等。这些深度数值决定了各个截面在空间中的相对位置关系，影响混合特征的形状。1
7. 修改混合特征（可选）
   • 若要修改该混合特征，可以右键点击模型树的伸出项，弹出框选择“编辑定义”，即可进入之前第三步的混合特征窗口，修改相应项即可。这一步骤方便在完成初步建模后，根据设计需求对混合特征进行调整优化。1

另外，在使用Proe混合特征时还有一些注意事项： - 各截面之间用切换截面来切换。 - 对对称图元约束时，各截面必须重新绘制中心线。 - 各截面的图元数（顶点数）相同，除第一或者一个为单独一个点时。 - 当截面中有相同的截面时，可以把第一个截面保存下来，为以后的截面使用，操作方法为草绘 - 数据来自于文件。 - 当某个截面的顶点数比其他截面少时，要能正确生成混合实体特征，必须使用混合顶点，这样该顶点就可以当两个顶点来使用，同时和其他截面上的两个顶点相连。 - 当圆与其他特征混合时，必须把圆的特征与添加的辅助线用截面求交工具产生交点。 - 在生成旋转和一般混合时，千万不要忘了添加坐标系。这些注意点有助于更准确地创建和优化混合特征。4
