QF是什么电气符号？解读QF符号的含义

QF电气符号的含义

QF是电气工程中常用的符号，它代表断路器（Circuit Breaker）。断路器是一种重要的电气设备，主要用于电路的控制和保护。以下是关于QF符号及其含义的详细解读：

断路器的基本功能

断路器的主要功能是在正常工作条件下控制和保护电流，同时在异常情况下（如短路或过载）能够迅速断开电流，防止事故扩大。它是一种开关装置，能够在电路出现故障时自动切断电流，保护电气设备和线路的安全运行。

断路器的分类

断路器根据其使用范围可以分为高压断路器和低压断路器。通常，3kV及以上的称为高压电器，而低于3kV的则为低压电器。高压断路器需要承受更高的电压和更大的电流，具有更强的分断能力。

断路器的组成部分

断路器由以下几个主要部分组成： - 触头系统：负责导电和断开电流。 - 灭弧系统：在断开电流时熄灭电弧。 - 操作机构：用于手动或自动操作断路器的开关动作。 - 脱扣器：检测电流异常并触发操作机构。 - 外壳：保护内部组件并提供安装接口。

断路器的工作原理

在电路发生短路时，电流剧增，脱扣器会启动操作机构使断路器跳闸。在过载情况下，电流增大导致热量增加，双金属片会触发机构动作，使断路器断开电路。

断路器的性能指标

断路器的性能分为额定极限短路分断能力和额定运行短路分断能力。额定极限短路分断能力是在不考虑继续承载电流能力的前提下测得，而额定运行短路分断能力则包括了这一能力，通过特定的试验程序来验证。

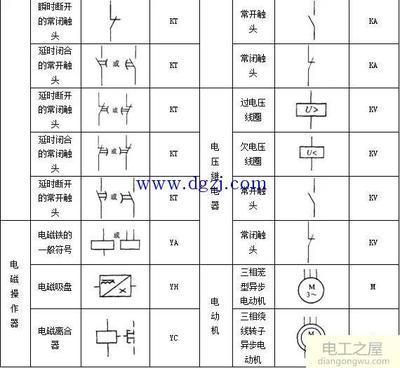

QF符号在电路图中的应用

在电路图中，QF符号用于表示断路器的位置和功能。理解这个符号对于阅读和绘制电路图至关重要，因为它帮助工程师和电工识别电路中的关键保护元件。

，QF电气符号代表断路器，它是电力系统中不可或缺的安全保障设备，对于确保电力系统的安全和稳定运行具有重要意义。了解QF断路器的功能、种类、选择和使用方法，对于保障电气系统的安全和稳定运行具有重要意义。在实际应用中，需要严格按照相关标准和规定进行设计和施工，以确保电气系统的可靠性和安全性。
