网线水晶头接法顺序介绍

网线水晶头的接法顺序是指在制作网线水晶头时，需要按照一定的颜色编码标准来排列网线内部的8根细线。以下是详细的接法顺序介绍：

1. 准备工作

在开始制作网线水晶头之前，需要准备一些基本的工具和材料。这些包括具有8P槽的压线钳、五类网线（通常是现在最常用的网线）和RJ-45插头（俗称水晶头）。理论上，水晶头只需要2个，但为了防止意外，建议多准备一些。

2. 了解网线标准线序

在制作网线水晶头时，需要了解国际上的两种统一标准接法：TIA/EIA568A和TIA/EIA568B。这两种标准的主要区别在于颜色编码的顺序。TIA/EIA568B标准更为常用，其线序为：1.橙白，2.橙，3.绿白，4.蓝，5.蓝白，6.绿，7.棕白，8.棕。

3. 制作网线水晶头

制作网线水晶头的具体步骤如下：

1. 剪齐网线：用双绞线网线钳把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线）。

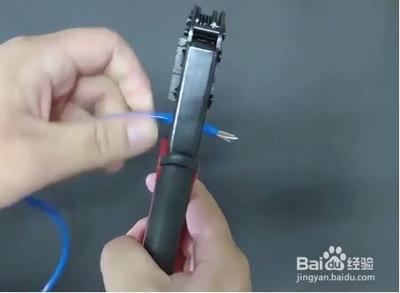

2. 剥除外皮：把剪齐的一端插入到网线钳用于剥线的缺口中，剥除外包皮即可见到双绞线的4对8条芯线，并且可以看到每对的颜色都不同。
3. 排列芯线：先把4对芯线一字并排排列，然后再把每对芯线分开，并按从左到右：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列（这种排列称为568B排序）。
4. 插入水晶头：左手水平握住水晶头，然后把剪齐、并列排列的8条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲。
5. 压下网线钳：确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中。水晶头放好后即可压下网线钳手柄，一定要使劲，使水晶头的插针都能插入到网线芯线之中，与之接触良好。

4. 测试网线

两端都做好水晶头后，可以使用网线测试仪进行测试。如果测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。

以上就是网线水晶头的接法顺序介绍。需要注意的是，在制作过程中要保证芯线的排列顺序正确，并且在操作时要注意用电安全。
