SolidWorks物体制作圆角的方法

在SolidWorks中，制作圆角是一个常见且重要的操作，它不仅可以提升模型的美观性，还能增强结构的强度。以下是详细的步骤和方法：

基本圆角制作方法

绘制草图并创建圆角

1. 打开SolidWorks软件，进入【草绘】，绘制一个基本形状（如矩形）。
2. 点击【绘制圆角】工具。
3. 选择要【倒圆角的两条边】。
4. 输入圆角半径的数值，并点击【确定】。
5. 完成圆角后，点击【确定】退出草图。

使用凸台拉伸命令结合圆角

1. 新建草图，绘制一个正方形。
2. 选择插入选项中的凸台拉伸命令，设定给定深度。
3. 经过凸台拉伸命令后得到一个长方体。

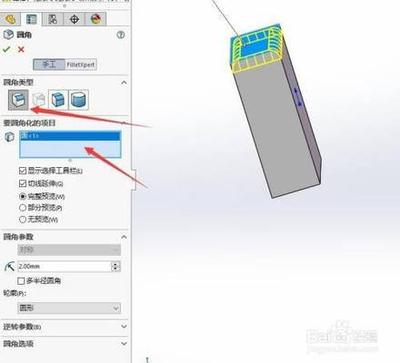

4. 选择插入-特征-圆角命令，选择手工圆角类型。
5. 调整圆角参数，点击绿色的小对号完成圆角操作。

不同类型的圆角及其应用场景

恒定大小圆角

• 适用情况：适用于大多数标准圆角需求。
• 操作步骤：在草图工具栏中找到圆角命令按钮，选中两条边并输入半径值即可。

变量大小圆角

• 适用情况：适用于需要不同圆角大小的复杂模型。
• 操作步骤：使用圆角工具，选择需要变成圆角的边线，调整好圆角参数。

面圆角

• 适用情况：适用于需要在特定面上创建圆角的场景。
• 操作步骤：利用拉伸凸台命令对矩形草图进行拉伸操作之后，选择圆角命令，点击面圆角按钮，选择需要圆角的两个相邻面以及圆角的半径即可。

完全圆角

• 适用情况：适用于需要将整个形状完全圆角化的设计。
• 操作步骤：在草图工具栏中找到圆角命令按钮，选中整个形状并输入半径值即可。

特殊圆角制作方法

制作可变圆角

• 适用情况：适用于需要动态调整圆角大小的复杂造型。
• 操作步骤：点击圆角工具，选择可变圆角命令，对圆角赋值，用同样的方法进行其他部分的圆角建模。

处理棱角过大的情况

• 适用情况：如果三维图是由其他软件转过来的，可能导致圆角特征变成样条曲线的特征。
• 解决方法：可以通过调整投影角度或使用注解功能标注圆角半径来解决。

圆角标注技巧

在工程图中标注圆角尺寸

• 适用情况：在工程图中反映出圆角的视图需要标注尺寸。
• 操作步骤：在工程图中用智能尺寸直接标注圆角尺寸即可。

通过以上方法，您可以在SolidWorks中有效地制作各种类型的圆角，以满足不同的设计需求。希望这些信息对您有所帮助！
