CAD图纸怎么隐藏图层的颜色?

CAD图纸隐藏图层颜色的方法

在CAD制图过程中，有时可能需要隐藏某些图层的颜色以更好地观察整体效果或进行特定的设计调整。以下是详细的步骤和方法：

隐藏图层颜色的基本步骤

打开CAD文件和设置背景色

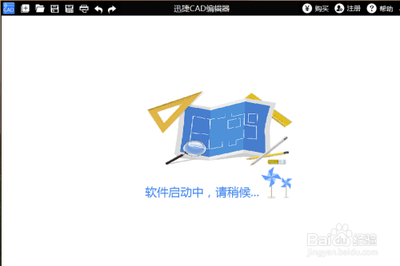

1. 首先，打开您平时制图所用的CAD软件。
2. 在“文件”菜单下选择“打开”，添加您需要处理的dwg文件。
3. 将背景色改为黑色，以便更清晰地查看图层内容。您可以在“查看器”下选择“黑色背景”来实现这一点。

使用图层管理器隐藏颜色

1. 点击“查看器”下的“图层”选项。
2. 在弹出的图层管理器中，您会看到一个隐藏颜色的弹框。
3. 首先查看原图，以便了解哪些颜色需要隐藏。
4. 在图层弹框中，找到您想要隐藏颜色的图层，点击该图层旁边的灯泡状开关。当开关变暗时，表示该图层的颜色已被隐藏。

高级技巧和注意事项

隐藏特定图层以外的所有图层

• 如果您想隐藏除了选定图层以外的所有图层，可以先全选所有图层，然后取消全选，单独选择您想要隐藏的图层并锁定它。这样，其他未锁定的图层就会被隐藏。

使用辅助工具进行图层管理

• 您可以使用一些辅助工具来帮助管理图层，例如常青藤辅助工具，通过选择某对象并使用其下拉菜单中的选项，可以实现仅显示对象图层的效果。

注意事项

• 在执行隐藏操作之前，请确保您已经备份了原始文件，以防万一出现问题需要恢复。
• 如果您发现隐藏操作影响了图块或其他复杂元素，可能需要先将这些元素分解或移动到其他图层再进行隐藏。

通过以上步骤和技巧，您可以有效地管理和调整CAD图纸中的图层颜色，以便更好地进行设计和审阅工作。
