solidworks怎么焊接玻璃面的桌子?

在SolidWorks中焊接玻璃面的桌子，主要涉及创建焊接结构和装配玻璃面的过程。以下是详细的步骤：

1. 创建焊接结构

1. 下载标准的结构件轮廓
2. 打开SolidWorks，进入“工具”菜单，选择“选项”，然后选择“系统选项” -> “文件位置” -> “焊件轮廓”。

3. 找到焊件轮廓的存放路径，并将轮廓文件解压到该文件夹下（注：需放置在二级文件夹下）。

4. 创建焊接实体

5. 新建一个零件文件。
6. 插入 -> 焊件 -> 焊件 -> 草图工具 -> 3D草图。
7. 绘制3D草图，插入 -> 焊件 -> 结构构件 -> 定义构件轮廓 -> 选择草图边线 -> 确定。

8. 不同颜色之间的结构构件不允许一次完成。规则：连续的线段之间一次完成，方向相同的线段之间一次完成，可新建不同的组进行边线选择。

9. 剪裁结构构件

10. 插入 -> 焊件 -> 剪裁/延伸。
11. 选择修剪的边角类型 -> 选择被裁切的实体 -> 选择剪裁边界。
12. 插入 -> 焊件 -> 角撑板 -> 设置参数及位置 -> 确定。
13. 镜像各实体零件。

2. 添加玻璃面

1. 创建玻璃面
2. 在已经创建好的焊接结构基础上，选择顶部平面作为基准面。
3. 绘制一个矩形草图，作为玻璃面的轮廓。

4. 使用“拉伸凸台”命令，将矩形草图拉伸成一个薄板，模拟玻璃面。

5. 调整玻璃面的透明度

6. 选中玻璃面，单击鼠标右键，选择“外观” -> “高级” -> “照明度”。
7. 调整透明度，使玻璃面看起来更加真实。

3. 装配玻璃面

1. 创建装配体
2. 新建一个装配体文件。
3. 将焊接结构零件和玻璃面零件插入到装配体中。

4. 使用“配合”命令，将玻璃面与焊接结构进行精确配合。

5. 调整装配体

6. 检查玻璃面与焊接结构的配合情况，确保玻璃面平整且固定牢固。

示例

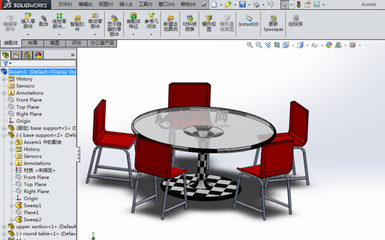

• 你可以参考一些现成的玻璃桌子SolidWorks三维模型，以便更好地理解和学习。

通过以上步骤，你可以在SolidWorks中成功创建一个焊接玻璃面的桌子。希望这些步骤对你有所帮助！
