cad中的文字如何设置为竖向显示 文字垂直显示的设置方法

CAD中的文字如何设置为竖向显示

在CAD中设置文字为竖向显示是一个相对简单的过程，但需要了解特定的步骤和注意事项。以下是详细的设置方法：

设置竖向文字的基本步骤

打开文字样式管理

首先，你需要打开CAD的文字样式管理功能。这可以通过输入ST命令并回车来实现。

新建文字样式

在文字样式管理窗口中，选择“新建”来创建一个新的文字样式。在新建的文字样式对话框中，输入样式的名称并点击“确定”。

应用竖向效果

在新建的文字样式中，你需要选择一种字体，并在效果选项中选择“垂直”。这样设置后，所选字体将以竖向方式显示。

输入竖向文字

完成上述设置后，当你输入文字时，选择你刚刚创建的文字样式，文字就会以竖向方式显示。

注意事项

字体兼容性

需要注意的是，并非所有字体都支持垂直效果。例如，宋体、黑体等常见字体可能不支持垂直效果，这时你需要选择带有@符号的字体，如@宋体、@仿宋gb2312等。

多行文字与单行文字的差异

• 多行文字（MTEXT）：如果你使用的是多行文字，可以通过调整其定义宽度来确保文字只显示一个文字的宽度，实现竖向显示。
• 单行文字（TEXT）：对于单行文字，你可以通过选择合适的带@符号的字体，并将其旋转90度来实现竖向显示。

具体操作示例

以下是一个具体的操作示例，展示了如何在CAD中设置文字为竖向显示：

1. 打开CAD软件，输入ST命令并回车，调出文字样式对话框。
2. 在新建文字样式对话框中输入样式名称并点击“确定”。
3. 选择一种字体，并在效果选项中选择“垂直”。
4. 输入你想要输入的竖向文字，选择新建的文字样式，点击确定。

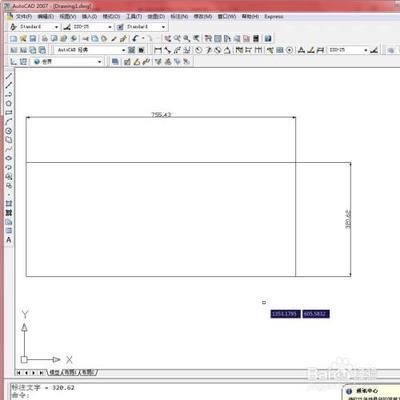

效果如图所示，文字已经成功设置为竖向显示。

通过以上步骤和注意事项，你应该能够在CAD中成功设置文字为竖向显示。如果在操作过程中遇到任何问题，建议查阅CAD的官方文档或寻求专业人士的帮助。
