UG钣金模式中的伸直与重新折弯命令怎么使用?

UG钣金模式中伸直命令的使用

1. 创建基础钣金件
   • 打开UG，选择新建钣金（在建模中也可直接转换到钣金模式），创建一突出块，这是钣金的基本件。在弹出的对话框中选择绘制截面线，选好绘制平面进入草绘，绘制突出块的截面线，完成截面线的绘制后，即生成一有厚度的突出块。接着选择弯边，在对话框中设定参数，得到一边折弯了的钣金件。
2. 选择伸直命令相关操作

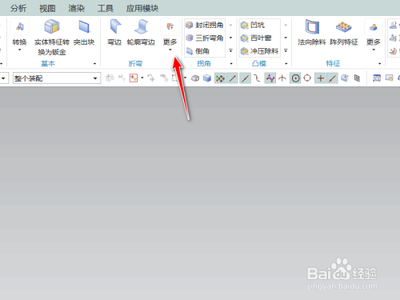

   • 激活伸直命令。有两种方法：一是点击快捷图标；二是执行【菜单】【插入】【成形】【伸直】。在弹出的伸直对话框中，首先要选择固定的面或边（当鼠标移动到面时，面会变色，可以看到哪个面被选中），这里可以选择多个面。例如，若有多个折弯的圆弧面，先选择其中一个圆弧面，会发现折弯的板部分伸直，对应的圆弧面消失，再选择其他需要伸直的圆弧面，选择完后点击确定，就可以看到折弯的钣金件伸直了。

UG钣金模式中重新折弯命令的使用

1. 在伸直基础上的操作
   • 在上述伸直操作后，若在展开的面上进行了法向除料操作（以展开面为平面草绘法向除去料的截面线，确定后得到开槽效果等操作）后，想要恢复到折弯状态就可以使用重新折弯命令。
2. 执行重新折弯命令
   • 只要框选整个模型，系统会自动找到之前的折弯面，得到效果（如恢复到折弯后开槽的钣金件状态）。
