solidworks怎么生成交替视图? sw创建交替视图的教程

SolidWorks生成交替视图的教程

1. 从装配体制作工程图

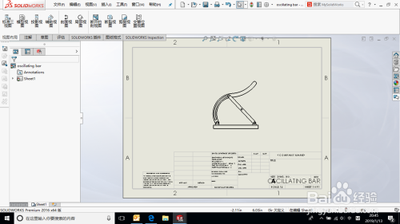

   • 首先，打开一个装配好的模型图，然后点击“文件/从装配体制作工程图”，再从左侧选择一个视图，放置在合适的位置。
2. 选择交替位置视图并添加配置
   • 选择“视图布局/选择交替位置视图”，在左侧添加一个新配置的名称。此时会自动进入到模型图。
3. 调整模型位置
   • 在新配置下拖动模型进行运动到需要的位置，例如拖动到重合的位置后点击“√”。
4. 查看工程图中的交替视图
   • 回到工程图中，可以发现工程图中有了一个虚线，这个虚线就是配置为相应位置（如重合位置）的交替视图显示。

另外一种方式： 1. 新建工程图并创建视图 - 打开SolidWorks，新建一张工程图，创建第一个视图。 2. 插入交替位置视图命令 - 选择“插入 - 工程图视图 - 交替位置视图”命令，单击确定。系统会弹出交替位置视图对话框。 3. 选择视图及配置 - 单击视图，选择其来生成交替位置视图。交替位置视图的生成需要由配置来实现，可以通过新配置或者现有配置两种方式来选择配置。如果选择新配置需要创建配置。 4. 完成交替视图创建 - 单击确定，交替位置视图即创建完成。
