SolidWorks怎么自上而下设计成型工具模型?

SolidWorks自上而下设计成型工具模型指南

设计流程概述

在SolidWorks中，自上而下的设计方法主要涉及在装配体环境中进行零件的绘制和编辑。这种方法特别适用于概念设计阶段，特别是在需要频繁测试和更改设计的情况下。以下是基于搜索结果的详细步骤和方法：

步骤一：打开SolidWorks软件并新建装配体

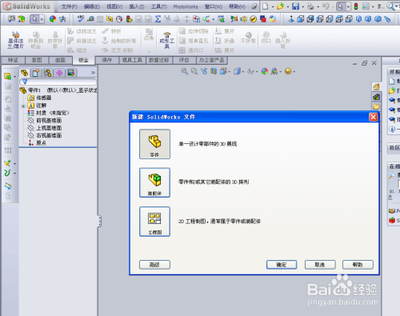

首先，打开SolidWorks软件，然后新建一个装配体文件，开始进行设计工作。

步骤二：编辑零部件

在装配体环境中，选择需要编辑的零部件，进入编辑状态。可以通过点击“装配体”工具栏中的“新零件”按钮来生成新的零件。

步骤三：绘制草图并创建特征

在零件的上视基准面或其他合适的基准面上绘制草图。根据设计需求，使用拉伸、旋转等特征命令创建所需的几何体。

步骤四：组装和调整

完成单个零件的设计后，将其放回装配体中进行组装和调整，确保各零件之间的配合关系符合设计要求。

步骤五：创建成型工具

当所有零件设计完成后，可以利用钣金工具中的“成型工具”功能来创建用于钣金加工的工具模型。这通常涉及到选择停止面和插入点，然后通过一系列操作完成成型工具的创建。

具体操作细节

创建成型工具的具体步骤

1. 打开完成冲压成型的钣金零件模型。
2. 使用“曲面-等距曲面”命令创建等距曲面，并删除不需要的实体，保留曲面。
3. 在前视基准面上绘制草图，并通过转换实体引用来获得草图。
4. 使用“曲面-平面区域”和“曲面-缝合曲面”命令创建平面曲面和曲面缝合，使曲面实体化。
5. 将模型转到剖面视图，确认模型已经实体化后，单击“钣金-成型工具”命令。
6. 选择停止面，不选择要移除的面，切换到插入点选项卡，默认插入点在停止面的中心。
7. 单击确定，完成成型工具的创建。

注意事项

• 自上而下设计方法虽然方便尺寸修改，但也极易产生错误，需要谨慎操作。
• 在使用成型工具时，确保正确选择停止面和插入点，以避免设计错误。

应用场景和优势

自上而下设计方法适用于小的装配体或者部装图，一二十个零件以内的装配。它的优点包括从SolidWorks装配体环境开始建模，每个零件都可以相互参考，尺寸修改方便。然而，它的缺点是一旦一个小小的改动，导致的错误可能是全身的，整个SolidWorks装配体飘红报警。

通过以上步骤和注意事项，您可以在SolidWorks中有效地自上而下设计成型工具模型，以满足钣金加工的需求。
