SolidWorks怎么使用转折特征?
SolidWorks使用转折特征的方法
SolidWorks是一款广泛应用于机械设计领域的三维计算机辅助设计（CAD）软件，其中的转折特征是钣金设计中的一个重要功能，它允许用户在钣金件上添加折弯，改变其形状。以下是使用SolidWorks转折特征的详细步骤：
1. 新建钣金件基础

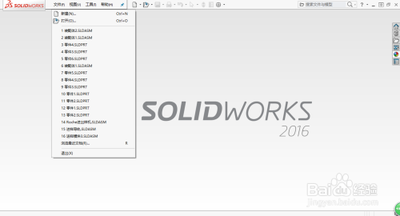

首先，需要在SolidWorks中新建一个钣金件的基础。通常，这涉及到创建一个基体法兰。在SolidWorks的软件界面中，选择“文件”>“新建”，然后选择“零件”模板。接着，在草图绘制界面上绘制所需的草图参数，例如直线、矩形等，并使用“基体法兰”按钮来创建基体法兰。
2. 绘制折弯线
在基体法兰的基础上，接下来需要绘制折弯线。这是使用转折特征的关键步骤。在草图绘制界面上，使用直线工具绘制一条折弯线。这条线将成为转折特征的基准线，决定了折弯的方向和位置。
3. 应用转折特征
有了基体法兰和折弯线之后，就可以应用转折特征了。在SolidWorks的钣金工具栏中找到“转折”按钮并点击它。然后，选择转折的固定面，通常是折弯线所在平面的对面。接着，在转折位置下方选择需要的转折位置。这些参数包括转折位置和固定投影长度等，它们将直接影响到钣金件的形状和尺寸。
4. 调整转折参数
应用转折特征后，还可以在左侧的属性栏中调整转折的参数。这些参数包括折弯角度、折弯位置、固定投影长度等。通过调整这些参数，可以精确控制钣金件的折弯效果，确保其符合设计要求。
5. 使用放样弯曲特征
除了基本的转折特征外，SolidWorks还提供了放样弯曲特征，它可以用来创建从方形到圆形的金属板材的平面图案。这种方法适用于需要将钣金件从一种形状过渡到另一种形状的设计。在使用放样弯曲特征时，需要注意设置正确的制造方法，如“弯曲”，以及指定钣金厚度、折弯半径和折弯余量等参数。
通过上述步骤，可以在SolidWorks中有效地使用转折特征来进行钣金件的设计和制造。这些步骤不仅适用于初学者，也适合有一定经验的用户进一步提升设计效率和质量。
