UG12.0怎么创建皮带轮模型?

UG12.0创建皮带轮模型步骤指南

在UG12.0中创建皮带轮模型是一个相对直接的过程，主要涉及草图绘制、旋转建模以及特征添加等步骤。以下是详细的步骤指南：

创建皮带轮主体模型

1. 启动建模模式
   首先，需要回到建模模式，准备开始创建皮带轮的基础模型。

2. 使用旋转命令创建主体
   在旋转对话框中，指定矢量为Z正向，定点为坐标原点。设置开始角度为0，结束角度为360度，通过旋转命令可以得到皮带轮的主体模型。

添加键槽特征

1. 创建键槽
   为皮带轮创建键槽，可以使用拉伸命令。首先，在XY面作为草绘平面，在Y轴上绘制一个与Y轴对称的矩形，矩形的长为4，长边1距离X轴9.6，长边2距离X轴3。

2. 完成键槽的拉伸
   回到拉伸对话框，矢量方向设置为Z轴，拉伸方式为对称拉伸，值为50（确保长度超出皮带轮的厚度即可）。布尔选项选择减去，在主体中得到通孔的键槽。

添加其他特征

1. 绘制圆孔
   再次使用拉伸命令，在XY面上草绘中绘制直径为24的圆，圆心距离Y轴30。拉伸方式为对称拉伸，值为50，确保长度超出皮带轮的厚度。

2. 应用圆形阵列

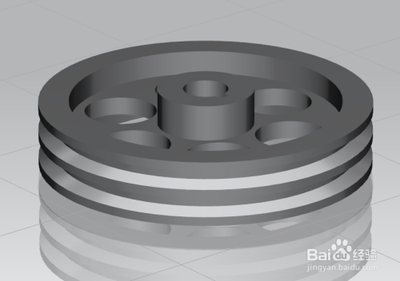

   使用阵列特征命令对上步创建的圆孔进行圆形阵列，数量为6跨，角为360度，得到皮带轮的实体模型。

注意事项

• 在进行拉伸操作时，确保矢量方向和拉伸值的设置正确，以避免模型变形。
• 键槽和圆孔的尺寸应根据实际皮带轮的设计要求进行精确调整。

通过以上步骤，可以在UG12.0中成功创建出一个基本的皮带轮模型。根据具体需求，还可以进一步添加其他特征，如螺纹孔、定位销孔等，以完善皮带轮的设计。希望这些信息对您有所帮助！
