掌握交换机端口镜像配置
掌握交换机端口镜像配置
交换机端口镜像是一种重要的网络监控技术，它允许网络管理员将指定源的报文复制一份到目的端口，用于网络检测和故障管理。这种技术可以帮助网络管理员在不影响设备对原始报文正常处理的情况下，将其复制一份，并通过观察端口进行性能分析或故障判断。以下是关于如何配置交换机端口镜像的详细步骤和方法。
1. 端口镜像的基本概念

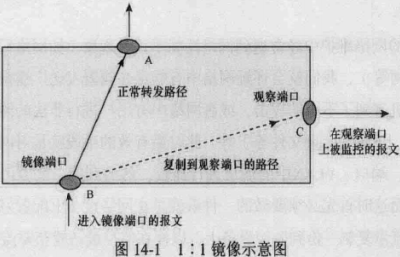

端口镜像（Port Mirror）主要用于进行网络性能监测。，就是在端口A和端口B之间建立镜像关系，这样，通过端口A传输的数据将同时复制到端口B，以便于在端口B上连接的分析仪或者分析软件进行性能分析或故障判断。
2. 配置端口镜像的步骤
2.1 配置观察端口
配置任何一种镜像功能，都需要先将物理端口配置成观察端口。配置观察端口分单个配置和批量配置两种方式。批量配置的观察端口相当于加入了一个观察端口组，在配置镜像端口时，镜像端口会绑定整个观察端口组。批量配置一般在1:N镜像时使用，主要是为了配置方便。
2.1.1 本地观察端口
本地观察端口是指观察端口与监控设备直连。例如：
shell
[HUAWEI]observe-port1interfacegigabitethernet1/0/1
2.1.2 二层远程观察端口
二层远程观察端口是指观察端口通过二层网络向监控设备转发镜像报文。例如：
shell
[HUAWEI]observe-port1interfacegigabitethernet1/0/1vlan10
2.1.3 三层远程观察端口
三层远程观察端口是指观察端口通过三层网络向监控设备转发镜像报文。例如：
shell
[HUAWEI]observe-port1interfacegigabitethernet1/0/1destination-ip1.1.1.1source-ip2.2.2.2
2.1.4 批量配置观察端口
批量配置观察端口可以简化配置过程，特别是在1:N镜像场景下。例如：
shell
[HUAWEI]observe-port1interface-rangegigabitethernet1/0/1togigabitEthernet1/0/3
2.2 配置镜像端口
在系统视图下配置端口镜像，例如：
shell
[Quidway]observe-port1interfaceGigabitEthernet0/0/24
[Quidway]interfaceGigabitEthernet0/0/23
[Quidway-GigabitEthernet0/0/23]port-mirroringtoobserve-port1both
2.3 验证配置
配置完成后，使用display current命令查看配置是否正确应用。
3. 基于流的镜像
基于流的镜像针对某些流进行镜像，每个连接都有两个方向的数据流，对于交换机来说这两个数据流是要分开镜像的。例如：
shell
[SwitchA]aclnum100
[SwitchA-acl-adv-101]rule0permitipsource1.1.1.10destinationany
[SwitchA-acl-adv-101]rule1permitipsourceanydestination1.1.1.10
[SwitchA]mirrored-toip-group100interfacee0/8
4. 注意事项
在配置端口镜像时，需要确保交换机端口的物理连接正确，以及观察端口上连接的电脑网卡工作正常。此外，在实际环境中进行抓包分析时，需要考虑到网络的安全性和隐私性，避免在未经授权的情况下监控网络。
通过上述步骤和方法，您可以有效地配置交换机端口镜像，实现对网络流量的监控和分析。
