详解用交换机和路由来配置DHCP
用交换机和路由来配置DHCP详解
交换机DHCP配置
基本配置步骤
在交换机上配置DHCP，主要涉及以下几个步骤：
-
启用DHCP功能：
shell [switch]dhcpenable [switch-ip-pool-pool1]这一步骤启用了交换机的DHCP功能，并指定了IP地址池的名称。 -
配置网络地址和子网掩码：
shell [switch-ip-pool-pool1]network10.0.20.0mask255.255.255.0这里定义了DHCP服务器分配IP地址的范围。 -
设置DNS服务器和网关：
shell [switch-ip-pool-pool1]dns-list10.0.10.2 [switch-ip-pool-pool1]gateway-list10.0.20.1这些配置指定了DNS服务器地址和网关地址，以便客户端可以解析域名和路由到网络外的设备。 -
配置VLAN接口：
shell [switch]interfacevlanif20 [switch-vlanif20]dhcpselectglobal quit这一步骤将VLAN接口加入到全局DHCP池中，使得该VLAN内的设备可以从交换机的DHCP服务器获取IP地址。
注意事项
- 确保交换机的DHCP功能已启用，并且IP地址池的范围足够大以满足网络需求。
- 配置DNS服务器时，确保DNS服务器的地址池中有足够的地址可供选择。
- 设置网关时，确保网关地址池中有足够的地址可供选择。
路由器DHCP配置
基本配置步骤
在路由器上配置DHCP，主要涉及以下几个步骤：
-
进入系统视图：
shell [Router]system-view这一步骤进入路由器的系统视图，以便进行全局配置。 -
配置接口IP地址和子网掩码：
shell [Router-interfaceGigabitEthernet0/0/1]ipaddress10.10.1.1255.255.255.128这里定义了接口的IP地址和子网掩码。 -
启用DHCP功能：
shell [Router-interfaceGigabitEthernet0/0/1]dhcpselectglobal这一步骤启用了接口的DHCP功能，并指定了全局地址池模式。 -
配置网络地址和子网掩码：
shell [Router-ip-pool-pool1]network10.10.1.0mask255.255.255.128这里定义了DHCP服务器分配IP地址的范围。 -
设置排除地址：
shell [Router-ip-pool-pool1]excluded-ip-address10.10.0.5这一步骤指定了不需要动态分配的IP地址。
注意事项
- 确保路由器的DHCP功能已启用，并且IP地址池的范围足够大以满足网络需求。
- 配置排除地址时，确保排除的地址不会影响网络的正常运行。
- 设置网关时，确保网关地址池中有足够的地址可供选择。
实验验证
实验目的和步骤
通过实验验证交换机和路由器DHCP配置的正确性，主要涉及以下几个步骤：
-

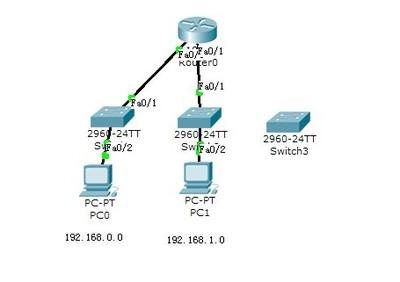

搭建网络拓扑图并启动设备： 根据实验指导书的内容，搭建网络拓扑图并启动设备。
-
配置DHCP服务器和客户端： 在路由器上配置DHCP服务器，并在客户端PC上配置DHCP客户端。
-
验证自动获取IP情况和联通性： 通过抓包工具抓取DHCP过程包，验证客户端是否能自动获取IP地址并能联通。
注意事项
- 确保网络拓扑图的准确性，并且所有设备都已正确启动。
- 配置DHCP服务器时，确保地址池的范围足够大以满足网络需求。
- 配置DHCP客户端时，确保客户端能正确发送和接收DHCP请求。
通过以上步骤和注意事项，可以有效地在交换机和路由器上配置DHCP，实现IP地址的自由分配和管理。
