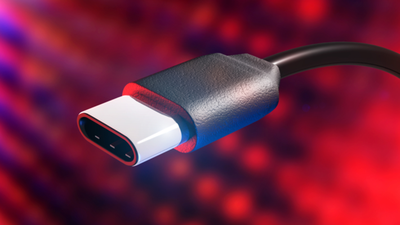

USB Type C是什么?

USB Type-C详解

基本特性

USB Type-C（简称USB-C）是一种全新的通用串行总线（USB）接口标准，具有以下基本特性：

• 接口尺寸：与原来的Micro-USB规格一样小，约为8.3mm X 2.5mm。
• 耐久性：可承受高达1万次的反复插拔。
• 正反插功能：支持正反均可插入的设计，极大提高了使用的便利性。
• 最大传输速度：达到10Gb/s，符合USB 3.1 Gen2标准。
• 高功率支持：配备USB-C连接器的标准规格连接线可通过3A电流，并且支持超出现有USB供电能力的USB Delivery，最大可提供100W电力（20V/5A）。

脚位功能概述

USB Type-C的脚位设计使其具有多种功能，主要包括：

• CC1/CC2（Configuration Channel）：负责侦测正反插、判断哪边是DFP（Downstream Facing Port）及UFP（Upstream Facing Port）、配置Vbus、配置Vconn、配置其他模式（如alternate或accessory mode）以及PD（Power Delivery）沟通等。
• Vbus：用于供电，只有当CC pin接上时，Vbus才会供电。
• SBU1/SBU2：传输辅助信号用，DPAltmode可利用此脚位传送AUX数据。
• GND：接地，电源和接地各有4个，支持高达100W的电力供应。

工作原理

正反插侦测

由于USB Type-C支持正反插，CC pin被用来侦测正反插。从DFP的角度来看，当CC1接到Pulldown（Rd）就是正插，如果是CC2接到Pulldown就是反插。

供电与数据传输

• 供电：DFP的CC pin会检测到UFP的下拉电阻Rd，说明连接上了，DFP就打开Vbus电源开关，输出电源给UFP。
• 数据传输：USB Type-C为了保证正反都可以插就用了两组差分信号（TX/RX），但实际上数据传输还是只用了一组RX/TX，速度就已经达到10Gb了。

设备识别与PD协议

• 设备识别：通过电阻和充电电流映射来实现设备的识别。
• PD协议支持：有Ra的cable内部一定都有e-mark IC，所以都会支持PD协议，实现快速充电和大功率设备的供电。

应用场景

USB Type-C的应用场景非常广泛，包括但不限于：

• 智能手机和平板电脑：由于其小巧的尺寸和高功率支持，非常适合这些便携设备使用。
• 笔记本电脑和台式机：用于扩展USB端口，提供更多的外设连接选项。
• 充电器和数据线：支持快速充电和大功率设备的供电，大大提高了充电效率和设备的使用便利性。

，USB Type-C以其独特的设计和多方面的优势，正在逐渐成为各种电子设备的标准接口之一。
