solidworks怎么建立螺旋叶/绞龙模型?

基于草图与特征操作的方法

1. 新建零件与草图绘制

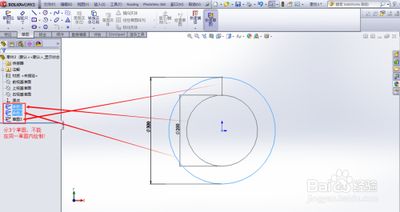

   • 打开SolidWorks软件，新建一个零件文件。分别绘制两个圆和一个竖线草图（注：必须分成3个草图进行绘制，否则后面不能进行相应特征操作）。
2. 创建螺旋线
   • 点击特征下的曲线 - 螺旋线/涡状线命令，选择之前绘制的圆形草图（例如内圆），然后填入螺距和圈数等参数，点击确定即可生成螺旋线。
3. 扫描操作
   • 点击插入 - 曲面 - 扫描曲面，进入扫描曲面特征。在扫描特征中，轮廓选择竖直线草图，路径选择已经创建好的螺旋线，此时可以看到预览效果，确认无误后点击确定，这样就得到了基本的螺旋形状（此时的螺旋是一个薄面，没有厚度）。
4. 加厚处理
   • 通过插入 - 凸台/基体 - 加厚特征将薄曲面加厚。在加厚特征操作中，左边特征管理要加厚的曲面选择薄曲面，厚度形式有三种，可以根据实际需求填写数值，点击确定完成螺旋叶（绞龙）绘制。

钣金相关的方法

1. 新建零件与绘制螺旋线草图
   • 新建SolidWorks零件，在上视基准面上绘制圆（如先绘制100的圆），确定后点击插入 - 曲线 - 螺旋线，进行相应设置后点击确定。
2. 3D草图绘制与转换
   • 进入草图模块，选择3D草图，然后点击转换实体引用，将之前绘制的螺旋线转换为3D草图，对不同的螺旋线都进行此操作。
3. 放样折弯操作
   • 点击钣金模块，选择放样折弯，进行两条3D草图的放样操作，设置好厚度等参数。这样可以实现单片螺旋绞龙叶片的建模，之后通过阵列即可完成长绞龙的绘制，并且可以进行展开下料图操作。

其他建模方法

1. 利用圆柱与螺旋线创建叶片
   • 新建零件，在右视基准面绘制特定直径（如φ20）的圆，然后将圆拉伸为一定长度（如500长）的圆柱，后续再根据其他操作（如创建螺旋线、做搅龙叶片草图、扫描等操作）来构建螺旋叶/绞龙模型（文档未详细给出后续操作，可根据软件功能进一步探索）。
