matlab波形图怎么转换为矢量图并导出?

MATLAB波形图转换为矢量图并导出指南

将MATLAB中的波形图转换为矢量图并导出，可以确保图像在不同尺寸下保持清晰度和质量。以下是详细的步骤和方法：

步骤一：从MATLAB导出波形图

使用 copyfigure 命令

1. 仿真完毕后，打开示波器并获取波形图。
2. 设置示波器的背景颜色和处理选项，以便更好地处理波形图。
3. 使用 Edit-copyfigure 命令将波形图复制到剪贴板。

使用 saveas 函数

• 直接通过MATLAB代码使用 saveas 函数将图像保存为SVG格式或其他矢量图格式。

步骤二：将位图转换为矢量图

使用Visio进行转换

1. 将MATLAB中的波形图粘贴到Visio中。
2. 右键点击波形图，选择“取消组合”，这样每个部分都可以单独设置和调整。
3. 调整好坐标后的波形图效果非常好，且不论你怎么放大都不失真。

使用图像处理工具

• 可以使用中值滤波减少噪声，提取颜色并进行图形分割，输出为SVG格式。

步骤三：导出矢量图

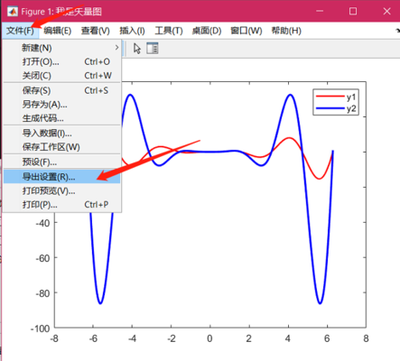

手动通过figure工具栏导出

• 在MATLAB中，可以通过figure窗口的工具栏手动保存矢量图，选择向量格式如SVG、PDF等。

使用 exportgraphics 函数

• 使用 exportgraphics 函数可以方便地将图形导出为多种格式，包括SVG、EPS等。

注意事项

• 即使选择了向量格式，如果原始图像是位图，放大后仍可能失真。确保原始图像是以矢量格式创建的。
• 在Word中给波形横轴和纵轴加上各自代表的物理量，以便更好地理解图表的含义。

通过以上步骤，您可以有效地将MATLAB中的波形图转换为矢量图，并导出为高质量的图像文件，适用于各种出版和展示需求。
