CAD怎么使用格式刷功能进行特定匹配?

CAD中使用格式刷进行特定匹配

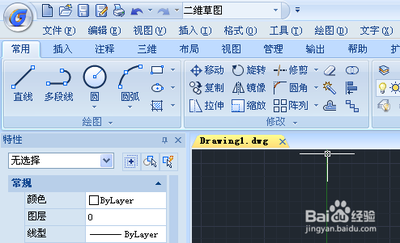

在CAD中使用格式刷进行特定匹配，可以参考以下方法： 1. 通过“特性匹配”操作 - 找到菜单栏中的“修改”按钮，在其中找到“特性匹配”，鼠标左击“特性匹配”，鼠标会由原来的形状变成一个小方块的样子。 - 鼠标左击源对象（即包含想要匹配特性的对象），之后鼠标图形会由小方块变成一个小刷子的样子。 - 然后用这个小刷子去左击要修改的目标对象，即可将源对象的特性匹配到目标对象上。例如想要把一条线的图层特性匹配到其他线上，就可以按照这个步骤操作。 2. 使用“ma”命令（matchProp） - 输入“ma”命令符后，按照命令提示操作。 - 先选择源对象，例如选择右边的三角形作为源对象。 - 接着选择目标对象，如选择左边的四边形作为目标对象。 - 之后，鼠标右击或者按回车键，在弹出列表选择确定，这样便将右边三角形的样式刷到左边的四边形上。 3. 通过工具栏操作 - 选中一种图元（如线形、线特征）或文字作为源对象，再点击工具栏上的（格式刷）图标，光标变成一把“刷帚”。 - 用这个“刷帚”光标去选择另一图元或文字（目标对象），则可把源对象的图元或文字的格式复制到目标对象上。

在使用格式刷进行特定匹配时，要注意确保选中对象的类型和属性与要匹配的格式相匹配，否则可能会导致格式应用失败或出现意想不到的效果。并且CAD软件中的格式刷功能还有一些高级选项可供使用者调整，例如选择性复制特定的格式设置、清除已应用的格式等，可以根据实际需求进行设置和操作。
