CREO3.0爆炸图怎么创建?

Creo3.0爆炸图创建指南

创建爆炸图的基本步骤

在CREO3.0中创建爆炸图主要涉及以下几个关键步骤：

打开装配模式并进入视图管理器

首先，需要在装配模式下打开模型，并通过视图管理器进行后续操作。

创建分解视图

• 新建分解视图：在视图管理器中，点击“分解”按钮，然后选择“新建”，双击鼠标中键或修改名称后双击中键确定。

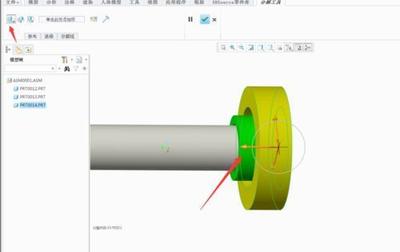

• 平移和旋转零件：右键单击新建命令，选择“编辑位置”，通过平移和旋转零件来调整其位置和方向。

添加分解线和引线

• 添加分解线：可以使用引线来表达分解关系，特别是对于圆状图形，选择轴单机完成分解图。
• 保存分解步骤：回到视图管理器右键创建的分解步骤，点击保存，并将其设置为默认步骤。

查看和使用爆炸图

• 在装配模式中使用爆炸图：关闭视图管理器后，在装配模式下模型点击分解图即可打开分解图。

注意事项和技巧

分解图的准确性

确保分解图准确反映了模型的各个部分及其相对位置，这对于后续的使用和解释至关重要。

动画效果的添加（可选）

如果需要，可以通过“装配序列”中的“插入运动”功能，为爆炸图添加动画效果，以便更直观地展示装配体的拆分过程。

实用技巧和建议

使用插件简化流程

对于复杂的模型，可以考虑使用专门的插件来简化爆炸图的创建过程。这些插件通常提供快速且准确的分解功能，大大提高了工作效率。

检查和验证

在完成爆炸图的创建后，务必进行检查和验证，确保所有部分的表示都准确无误，并且符合预期的展示效果。

通过以上步骤和技巧，您应该能够在CREO3.0中成功创建出符合需求的爆炸图。如果在实际操作中遇到任何问题，建议详细咨询相关领域专业人士。
