UG如何把实体变成半透明?UG NX8.0实体半透明教程

UG NX8.0将实体变成半透明的教程

1. 创建实体示例（以圆柱和方块为例）
   • 先生成一个圆柱，尺寸无需特别设定。
   • 画出一个方块。
   • 拉伸生成实体，注意在拉伸操作时不要选择求和或其他的，选择无就好了。
2. 设置实体半透明
   • 点击上方的编辑栏，找到对象显示并点击它。
   • 选择你需要透明的实体（例如之前创建的方块）。
   • 点击确定后，会出现相关设置界面，只要点击透明度就可以控制透明度了。并且最好将所需要透明化的实体划为另一个图层。

其他版本UG设置实体半透明的通用方法

• 通过编辑对象显示命令（适用于nx11.0等版本）
  • 看到一个装配零件（如果是其他情况可类比操作）。

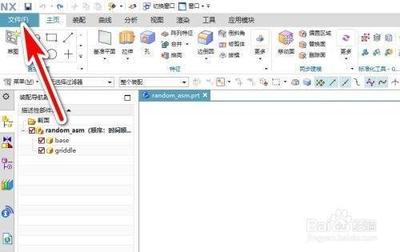

  • 点击UG标题栏中的编辑命令。
  • 选择对象显示命令。
  • 选择需要设置透明度的零件，选择好后点击确认。
  • 拖动透明条来调整零件的透明度，调整好后点击确认。
• 使用燕秀UG工具（适用于UG1847等版本）
  • 首先打开需要设置的UG文件。
  • 点击工具条上的燕秀UG工具选项卡（需安装燕秀工具箱才有此选项卡）。
  • 点击常用工具里的设置透明命令。
  • 打开设置透明窗口后，先选择上面的透明类型。
  • 接着拖动下方的滑块来设置透明度。
  • 选择需要透明的面或实体即可。
