UG曲面怎么添加文字? UG曲面输入文本的方法

UG曲面添加文字的方法

在Unigraphics NX（简称UG）这款强大的计算机辅助设计（CAD）软件中，用户经常需要在曲面上添加文字，以便更好地标注或装饰模型。以下是详细的步骤：

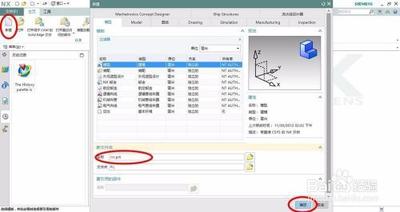

1. 创建圆柱体模型：首先，我们需要创建一个圆柱体模型作为示例。圆柱的直径设为100mm，拉伸高度同样为100mm。

2. 绘制直线：使用工具栏中的“曲线”-“直线”命令绘制一条直线。这条直线将被用来帮助我们定位文字的位置。

3. 拉伸形成片体：利用拉伸功能，将之前绘制的直线进行拉伸，形成一个片体。这一步是为了为我们后续添加的文字提供一个平面参考。

4. 输入文本：再次使用工具栏中的“曲线”-“文本”命令，输入我们所需要添加的文字。在弹出的文本框中，可以选择文字的字体、大小等属性，并通过调节尺寸栏中的字体高度来适应我们的需求。

5. 投影文字到曲面：使用“派生曲线”中的“投影曲线”命令，将之前输入的文字投影到圆柱面上。这里，要投影的曲线是文字，而被投影的面则是我们之前创建的圆柱面。

6. 隐藏不必要的元素：，我们可以隐藏掉文本、直线和片体，只保留曲面上的文字，这样就完成了曲面上文字的绘制。

以上就是在UG曲面上添加文字的基本步骤。这些步骤不仅适用于圆柱面，也可以应用于其他类型的曲面。通过这些操作，用户可以在各种复杂的曲面上轻松地添加所需的文本信息。
