SolidWorks怎么镜像对象? sw镜像命令的使用方法

SolidWorks镜像对象的使用方法

基本概念

在SolidWorks中，镜像实体功能用于复制并反转实体或特征，使其沿着指定的基准面对称。这一功能在设计和制造过程中非常有用，特别是在处理具有对称特征的零件时。

使用步骤

打开模型

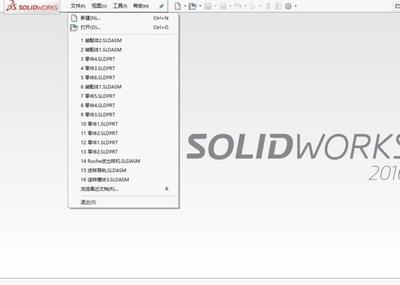

首先，打开SolidWorks软件，并加载您想要镜像的三维实体模型。

找到镜像命令

在SolidWorks的主菜单栏或特征工具栏中，找到并点击"镜像"命令。通常这个命令位于"插入"菜单下或是在标准特征工具栏上。

选择镜像参考

如果存在一个对称的基准面，则可以直接选择该基准面作为镜像平面。如果没有现成的基准面，您可以先创建一个新的基准面作为镜像参考。通过"参考几何体"下的"基准面"命令，选择两个平行的边、面或者轴线来定义对称中心面。

选择要镜像的特征

在弹出的镜像特征对话框中，选择你要镜像的实体或特征。可以选择整个实体，也可以选择单个特征进行镜像。确认镜像选项：根据需要，您可以勾选对话框中的相应选项，例如是否保留原始实体或特征。

执行镜像操作

点击确定后，SolidWorks会按照所选基准面将选定的实体或特征镜像复制到对侧。

查看结果

完成镜像操作后，SolidWorks将在绘图区域显示镜像后的实体或特征。请注意，镜像操作会创建出与原实体或特征完全对称的新实体或特征，但不会自动删除原始对象，除非你在镜像特征对话框中选择了相应的选项。

应用技巧

快捷键调用

在SolidWorks中，可以使用快捷键来调用草图镜像命令，提高操作效率。例如，按下"M"键可以直接调出草图镜像命令。

镜像多个草图

SolidWorks允许同时镜像多个草图，只需在镜像命令对话框中选择需要镜像的多个草图即可。

追踪镜像

在设计过程中，如果需要根据已有草图来绘制对称的几何图形，可以使用"追踪镜像"功能。该功能可以将已有的草图影射到新的草图上，并自动生成对称的几何图形。

镜像修剪

在使用草图镜像命令后，可以继续使用修剪命令对不需要的部分进行修剪，使设计更加精简。

注意事项

• 镜像操作会创建出与原实体或特征完全对称的新实体或特征，但不会自动删除原始对象，除非你在镜像特征对话框中选择了相应的选项。
• 如果以上步骤无法解决问题，可考虑重新安装一次Solidworks，然后立即卸载，有时新的安装程序会检测到旧的残留信息并进行清理。

通过以上步骤和技巧，您可以有效地在SolidWorks中使用镜像命令，提高设计效率和质量。
