ug怎么测量尺寸? ug11.0零件测量尺寸的方法
UG测量尺寸（以UG11.0零件测量尺寸为例）
- 基本的距离测量
- 首先使用ug软件打开图纸.
- 从菜单栏中选择分析选项.
- 在分析的下拉菜单中选择测量距离命令.
- 测量距离下拉选项中选择需要测量的距离类型，例如线性距离、垂直距离等.
- 选择需要测量距离的矢量方向.
- 选择需要测量的距离边或者面，距离就会在小尺子上显示.
- 测量长宽高的一种方法（针对UG11.0）
- 单机最左边的菜单命令——【插入】——【偏置/缩放】——【包容体B】命令.
- 弹出包容体对话框.

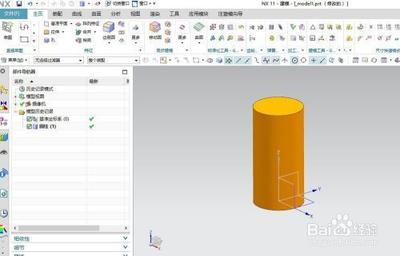

- 单机选择对象命令，然后选择需要测量的圆柱.
- 单机包容体对话框最下面的三角形符号，会弹出更多的命令，单机设置，勾选显示大小尺寸.
- 其他测量方式
- 测量角度：选择第一个参考和第二个参考，测量其中的角度.
- 测量简单长度：选择需要测量长度的线.
- 测量半径：选择需要测量半径的圆.
- 测量直径：选择需要测量直径的圆，在菜单栏中找到分析和测量工具，并从测量类型对话框的下拉三角形中选择直径（针对UG10.0，UG11.0可参考类似操作）.
