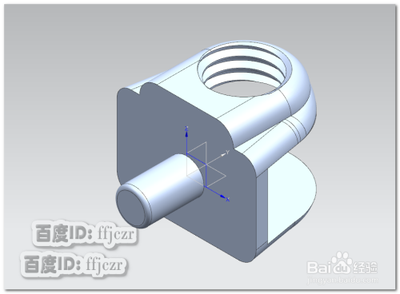

UG工程图怎么任意旋转正等测图的视角?

UG工程图任意旋转正等测图的视角方法

在UG软件中，调整正等测图的视角是一个常见的需求，尤其是在需要清晰展示模型内部结构的场合。以下是几种有效的方法来实现这一目标：

使用定向视图工具

• 基本操作：在UG中，可以使用定向视图工具来旋转视图。首先，在工程图模式下，点击正等测图。然后，在世界坐标系下，通过拖动相应的轴（如Z轴）来旋转视图。
• 具体步骤：
• 选择正等测图。
• 点击世界坐标系的Z轴，会出现一个角度对话框。
• 在对话框中输入旋转的角度（如90度），点击确定即可完成旋转。

利用快捷键进行精确旋转

• 快捷键操作：UG软件提供了一系列快捷键来帮助用户进行视图旋转。例如，使用Ctrl + 鼠标滚轮可以进行连续的视图旋转调整，而使用Ctrl + Alt + M可以实现绕点旋转。
• 精确输入角度：用户也可以通过直接输入角度来精确控制视图的旋转，这种方法特别适合需要精确调整视角的情况。

保存并重新使用旋转视图

• 保存视图：完成旋转后，可以将调整后的视图保存下来。这样，在需要时可以方便地调出并使用这个已经旋转过的视图。
• 重新应用视图：回到工程图模式，添加基本视图时，选择之前保存的旋转视图，即可快速得到所需角度的正等测图。

注意事项

• 在使用定向视图工具时，需要注意旋转的角度和方向，以确保视图能够准确反映模型的实际结构。
• 保存并重新使用旋转视图是一个很好的实践，可以提高绘图效率并确保视图的一致性。

通过上述方法，您可以有效地在UG工程图中任意旋转正等测图的视角，获得更清晰的视图效果。希望这些信息对您有所帮助！
